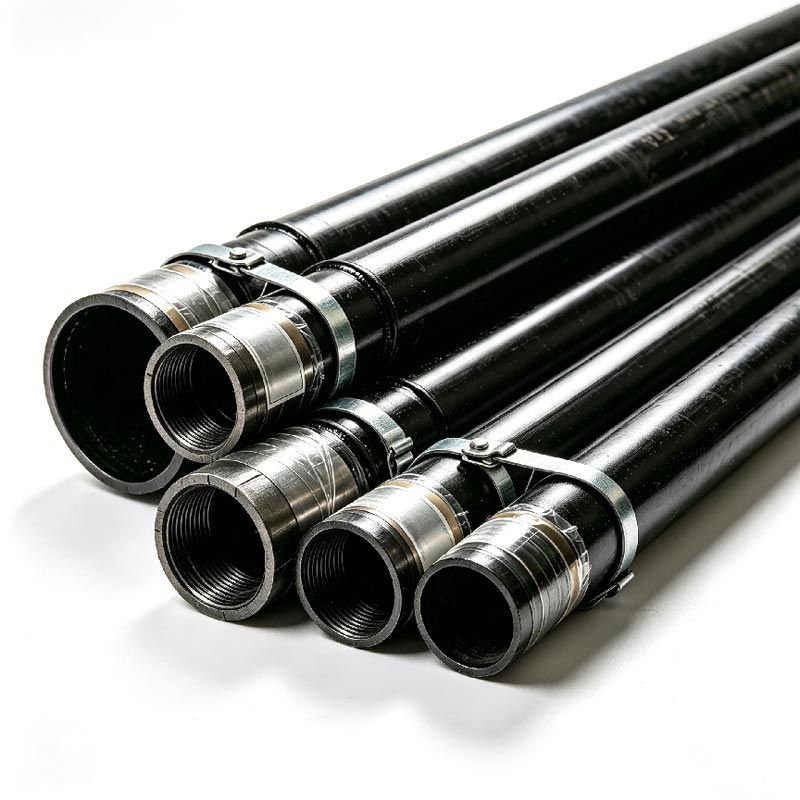

4 -1/2 API Standard Hodiak ohikoak baino emari-tasa eta erresistentzia mekaniko handiagoak behar dituzten putzuetan oso erabiltzen dira ekoizpen-hodiak. Bere kanpoko diametro handiagoak ekoizpenaren eraginkortasuna hobetzen du, erresistentzia fidagarria mantenduz barne-presioa, birrinketa eta trakzio-erresistentzia.
API 5CT zehaztapenekin fabrikatua, hodi hau lehorreko zein itsasoko petrolio eremuetarako egokia da eta API osagarri estandarrekin, ontziragailuekin, segurtasun-balbulekin eta ESP osatzeko ekipoekin bateragarria. Altzairu kalifikazio egokiak, hormaren lodiera eta hari motak putzuaren sakoneran, produkzio-presioan eta ingurune korrosiboan oinarrituta hauta daitezke.
| Elementua | Zehaztapena |
| Estandarra | API 5CT |
| Kanpo Diametroa | 4.500 hazbete (114,30 mm) |
| Hormaren lodiera arrunta | 6,88 / 7,37 / 8,56 mm |
| Altzairu kalifikazioak | J55, K55, N80, L80, P110 |
| Hari mota | NUE / EUE |
| Luzera | R1, R2, R3 |
| Amaiera Amaiera | Mutur arrunta edo akoplamendua |
| Ikuskapena | API 5CT, Drift Test, Proba hidrostatikoa, UT |
| Gainazalaren tratamendua | Beltza, bernizatua, fosfatoa, korrosioaren aurkako estaldura |
Putzu-ingurune ezberdinek hodi kalifikazio desberdinak behar dituzte.
| Kalifikazioa | Aplikazio gomendatua |
| J55 | Ohiko ekoizpen-putzuak |
| K55 | Petrolioaren ekoizpen estandarra |
| N80 | Presio handiagoa duten putzu sakonak |
| L80 | CO₂ eta putzu korrosiboak |
| P110 | Presio handiko putzu ultra-sakonak |
Kalifikazio gorena aukeratzea baino, hodiak benetako putzu-baldintzen arabera hautatzeak beharrezkoak ez diren proiektuaren kostuak funtzionamenduaren segurtasuna bermatuz.
Beheko taulak 2 7/8", 3 1/2" eta 4 -1/2 API-ren hodi estandarraren oinarrizko parametroak alderatzen ditu, egokiak aukeratzen lagunduko dizu. putzu baldintza desberdinetarako produktuak.
| Parametro Elementua | 2 7/8 API Hodi Estandarra | 3 1/2 API Hodi Estandarra | 4 -1/2 API Hodi Estandarra |
| Putzuen sakonera aplikagarria | Azaleko eta ertaineko putzuak (≤2500m) | Putzu ertain eta sakonak (2500 m-4000 m) | Putzu sakonak eta oso sakonak (>4000 m) |
| Kanpo Diametroa | 2,875 hazbete (73,02 mm) | 3,5 hazbete (88,9 mm) | 4,5 hazbete (114,3 mm) |
| Horma Nagusiaren Lodiera | 5,51 mm / 7,01 mm | 6,45 mm / 7,82 mm | 7,37 mm / 8,56 mm |
| Kalifikazioa | J55 / N80 / P110 | J55 / N80 / P110 | N80 / P110 (indar handia) |
| Lan-presioa | Presio ertain-baxua (≤35MPa) | Presio ertain-altua (35-55MPa) | Presio handia (≥55MPa) |
| Collapse Erresistentzia | Orokorra | Bikaina | Goi-mailakoa |
| Oinarrizko Aplikazioa | Azaleko putzuaren ekoizpena, ohiko uraren injekzioa | Putzu sakoneko ustiapena, presio handiko uraren injekzioa, putzuen berreraikuntza | Putzu oso sakonak, petrolio astunak eta karga handiko petrolio-eremu proiektuak |
| Kostu Integrala | Baxua (kostu eraginkorra sakonera txikiko putzuetarako) | Ertaina (errendimendu orekatua eta kostua) | Altua (indar handiko erresistentzia handiko zehaztapena) |
4 -1/2 API Hodi Estandarra normalean erabiltzen da:
Petrolio putzu sakonak
Gas-putzu oso sakonak
Presio handiko ekoizpen-putzuak
Ura injektatzeko putzuak
Gasa injektatzeko putzuak
ESP osatzeko sistemak
Putzu horizontalak
Norabidezko putzuak
Petrolio astunaren ekoizpena
Offshore zulaketa proiektuak
Tutuetarako osagarri guztiak prozesu estandarizatu baten bidez fabrikatzen dira.
Lehengaien ikuskapena → Beroan ijezketa → Bero tratamendua → Zuzentzea → Harikatzea → Dimentsioaren ikuskapena →
Proba hidrostatikoak → Ultrasoinuen probak → Deriva probak → Hariaren babesa → Ontziak eta garraioa

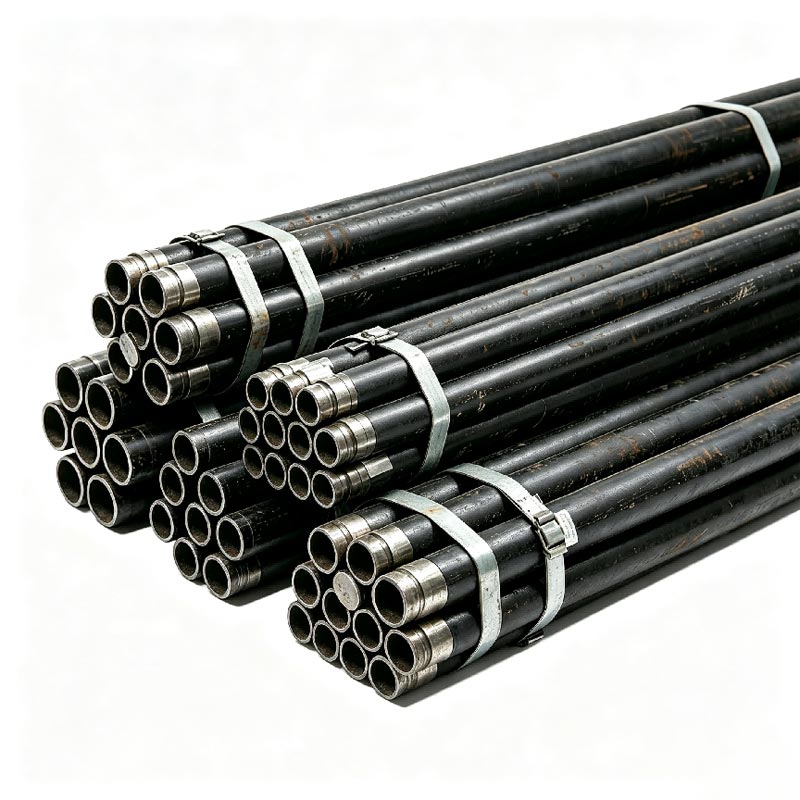

Garraio moduaren eta proiektuaren eskakizunen arabera, hodietarako ontziratzeko aukera hauek daude:
Harizko babes-mahukak
Altzairuzko uhalak
Enbalaje iragazgaitza
Egurrezko euskarriak esportatzea
Edukiontzien karga
Graneleko garraiolarien bidalketa
Esportazio pertsonalizatutako ontziak eskuragarri daude ibilbide luzeko nazioarteko garraiorako.
Kalifikazio egokia putzuaren sakoneraren, presioaren, tenperaturaren eta korrosio-baldintzen araberakoa da. N80 eta P110 dira normalean putzu sakonetarako aukeratzen da, eta L80 ingurune arin korrosiboetarako egokia den bitartean.
EUE hariek kanpoko mutur nahasia erabiltzen dute konexioaren indarra hobetzeko, eta NUE hariek, berriz, nahasirik gabeko diseinua dute. barne-diametro handiagoarekin. Hautaketa osatze-diseinuaren eta konexio-baldintzen araberakoa da.
Bai. Hodiak aurrez instalatutako akoplamenduekin entregatu daitezke edo bereizita horni daitezke proiektuaren eskakizunen arabera.
Bai. SGS, BV, DNV eta beste ikuskapen zerbitzu independente batzuk bidalketa baino lehen antolatu daitezke eskatuz gero.
Dokumentazio arrunta honako hau da:
Errota Proba Ziurtagiria (MTC)
API 5CT ikuskapen-txostena
Proba hidrostatikoen txostena
Jabetza mekanikoen txostena
Dimentsioko ikuskapen-txostena
Paketatze-zerrenda
Faktura komertziala
AOTE ponpek hodi estandarrak eskaintzeaz gain, laguntza osoa eskaintzera bideratzen da erosketa-prozesua: hodien hautaketa eta aholkularitza teknikotik fabrikazio, ikuskapen eta esportazio logistikaraino.
Gure indarguneak honako hauek dira:
API 5CT bat datorren fabrikazioa
Altzairu-maila eta hari-mota aukera zabala
Bolumen handiko eskaeretarako edukiera egonkorra
Pertsonalizazio malgua proiektuaren eskakizunei erantzuteko
Ikuskapen integrala eta kalitate-erregistro trazagarriak
Esportazio-esperientzia zabala petrolio-eremuko kontratistak eta banatzaileak zerbitzatzeko
Hodiak aukeratzeko eta proiektuak parekatzeko laguntza teknikoa
