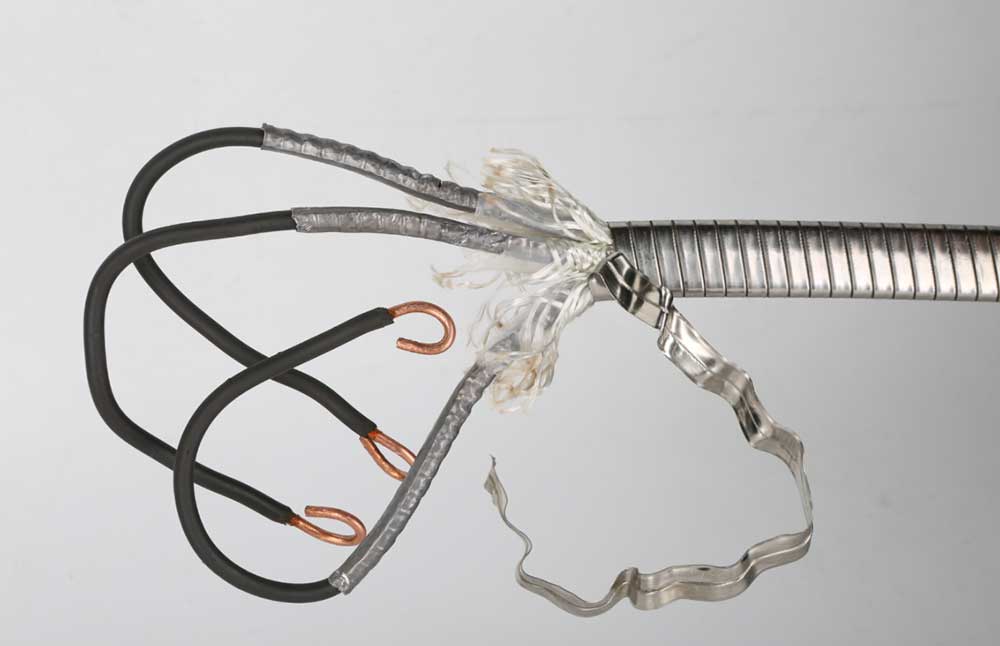

HauElikatze-kableaESP-entzako bat datorren kable dedikatu bat da, mutur bat berunezko kableari konektatua eta beste muturra gainazaleko lotune-kutxarekin, ekipoari potentzia transmisiorako euskarri fidagarria eskaintzen duena. Eroalearen ebakiduraren arabera sailkatuta, kablea bi egitura motatan dago eskuragarri: zirkularra eta laua. Bere egitura barrutik kanpo ordena honetan dago: kobrezko eroale borobil solidoa (edo haritua), isolamendu-geruza, estaldura-geruza, txirikorda-geruza (kanpoko estal-geruza, betegarri-geruza) eta altzairuzko zinta babes-geruza.
Nazioarteko Araua: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Estandar Nazionala: GB/T 16750
Industria estandarra: API RP 11S1, API RP 11S5, API RP 11S6
Enpresa estandarra: AT-ST-008
●Karga-korronte handia
●Tenperatura handiko erresistentzia
●Instalazio erraza eta fidagarria
●Korrosioarekiko erresistentzia
| AWG seriea | Zeharkako Eremua (mm2) | Nukleoen zenbaketa | Hari kopurua / hari bakarreko diametro nominala (mm) | Tentsio-klase nominala (kV) | Funtzionamendu-tenperatura (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

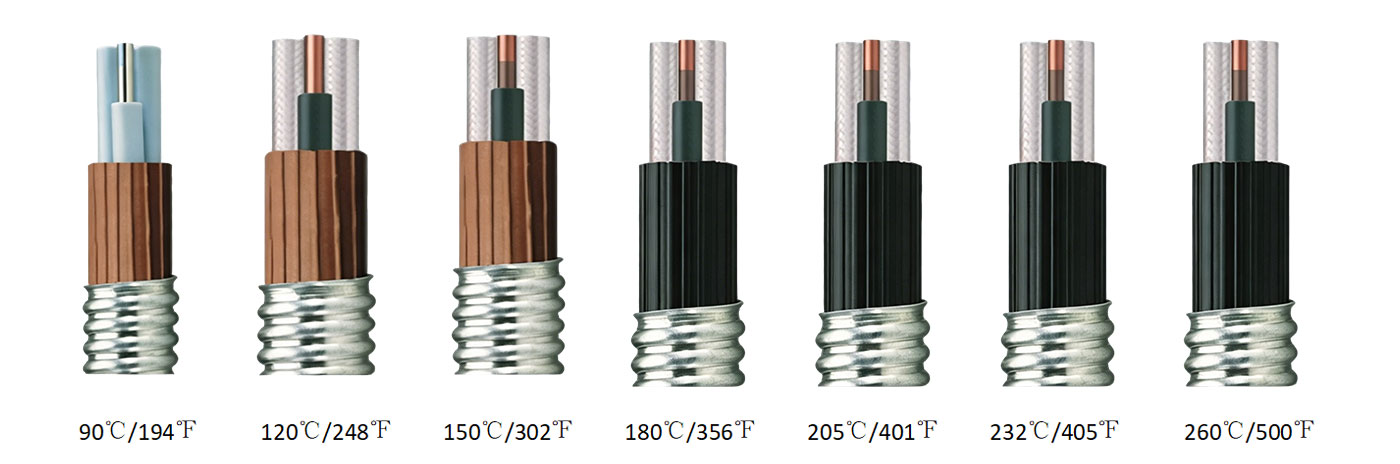

Kable biribila
| Kodea | Azalpena | Laburdurak | Kodea | Azalpena | Laburdurak |
| Isolamendu-geruzaren materiala | Armadura-geruzaren materiala | ||||
| P | Polipropilenoa (polipropileno aldatua barne) | PP (MPP) | - | Altzairu Galbanizatuzko Zinta | GST |
| E | Etileno propilenozko kautxua | EPDM | M | Monel Zinta | MA |
| YJ | Polietileno gurutzatua | XLPE | X | Altzairu herdoilgaitzezko zinta | SS316 |
| ZU | Poliimida-F46 Film Konposatua + Etileno Propileno Kautxuzko Isolamendu Konbinatua | PI-FEP/EPDM | |||
| YF | Poliimida-F46 film konposatua + perfluoroetileno propilenozko kautxuzko isolamendu konbinatua | PI-FEP | |||
| Gainaren geruzaren materiala | Txirikorda geruza (betegarri geruza) | ||||
| Q | Berunezko aleazioa | Pb-Aleazioa | Politetrafluoroetilenoa | PTFE | |
| E | Etileno propilenozko kautxua | EPDM | |||
| H | Polietileno klorosulfonatua | CSM | Aramidazko zuntz zinta | AFT | |
| F | Perfluoroetileno Propilenoa | FEP | Nylon zuntz zinta | NFT | |
| N | Kautxu nitrilekoa | NBR | Polipropilenoa (olioarekiko erresistentea den kuxin-geruza) | PP | |
| AWGSerie | Gehieneko Dimentsioa | |||||
| Kable laua (mm × mm) | Kable esferikoa (mm2) | MLE kablea (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Urpeko ponpa-kable dedikatu bat potentzia transmisio fidagarria eskaintzeko diseinatuta dago urpeko inguruneetan. Kable elektriko estandarrekin alderatuta, isolamendu iragazgaitza hobetua, eraikuntza malgua eta hezetasunaren aurkako erresistentzia ditu, putzu sakonetan, saneamendu-sistemetan eta urpeko beste aplikazio batzuetan funtzionamendu egonkorra ahalbidetuz.
A2: Kable lauak hobesten dira urpeko aplikazio askotan, haien egitura trinkoak instalazio espazio gutxiago behar duelako eta errazagoa delako putzu estuetan edo eremu mugatuetan sartzen. Diseinu malguak ponparen instalazioan eta mantentze-lanetan bihurriketak, tolesturak eta kalte mekanikoak murrizten laguntzen du.
A3: Kableak kalitate handiko isolamendu-materialak eta kanpoko babes-zorroa erabiltzen ditu ura sartzea, zahartzea eta ingurumenari kalteak ekiditeko. Entregatu aurretik, kable bakoitza isolamendu-errendimendua, urarekiko erresistentzia eta iraunkortasun mekanikoa probatzen dira, urpeko baldintza zorrotzetan funtzionamendu segurua bermatzeko.
A4: Bai. AOTE TIANJIN PUMP CO., LTD. Kablearen luzera, nukleo zenbakia, eroaleen zehaztapenak eta kanpoko estalkien materialak barne pertsonalizatzeko aukerak eskaintzen ditu. Kablearen konfigurazioa ponpa-potentzia, instalazio-sakonera eta funtzionamendu-ingurune ezberdinekin pareka daiteke.
A5: Kable aukerak hainbat faktore kontuan hartu behar ditu, besteak beste, ponparen potentzia, tentsio nominala, instalazioaren sakonera, funtzionamendu-tenperatura, uraren kalitatea eta eskakizun mekanikoak. Eroaleen tamaina eta babes-egitura egokiak aukeratzeak potentziaren transmisio eraginkorra bermatzen laguntzen du eta zerbitzu-bizitza luzatzen du.
AOTE TIANJIN PUMP CO., LTD. ponpa urperagarrien soluzioetan eta erlazionatutako kable produktuetan espezializatuta dago. Urpeko ponpaketa aplikazioetan esperientzia praktikoarekin, ponpa-sistema desberdinen eskakizunak ulertzen ditugu eta lan-baldintza ezberdinetarako kable konfigurazio egokiak eskaintzen ditugu.
Kalitate handiko material eroaleak eta isolamendu-sistema iragazgaitzak hautatzen ditugu, errendimendu elektriko egonkorra eta iraunkortasun mekanikoa bermatzeko. Kable bakoitzak ikuskapen-prozedura zorrotzak jasaten ditu, besteak beste, isolamendu-probak, urarekiko erresistentzia-probak eta itxura-egiaztapenak bidali aurretik.
Gure kableak malgutasuna, iragazgaitza eta iraunkortasuna ezinbestekoak diren ingurune zorrotzetarako garatu dira. Egitura optimizatuak mantentze-maiztasuna murrizten laguntzen du eta errendimendu fidagarria eskaintzen du ingeniaritza-proiektuetarako eta aplikazio komertzialetarako.
Elikatze-kable eredu estandarrak eta proiektuaren eskakizunetan oinarritutako soluzio pertsonalizatuak eskaintzen ditugu. Produktu hautatzen hasi eta instalazioaren laguntzara, gure talde teknikoak bezeroei kableen zehaztapen egokiak aukeratzen eta sistemaren fidagarritasuna hobetzen laguntzen die.
