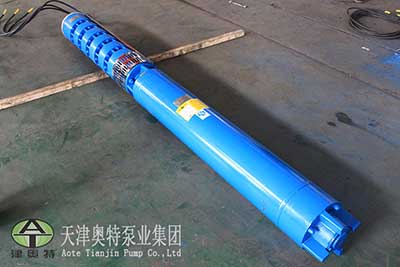

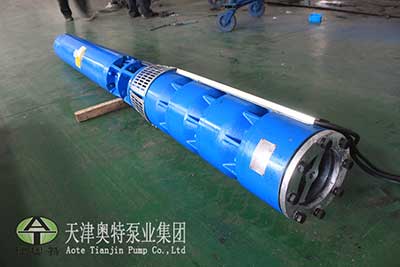

TheJINAOTE ATQJ serieko Putzu sakoneko ponpa urperagarria Lurpeko urak etengabe ponpatzeko diseinatuta dago, nekazaritza-ureztatzeko, putzu sakoneko ura ateratzeko, urtegietako ura hartzeko eta ur-hornidura zentralizaturako sistemak oso egokiak dira. Etapa anitzeko bulkagailu zentrifugoekin, korrosioarekiko erresistenteak diren osagaiekin eta eraginkortasun handiko energia aurrezteko urpeko motorrekin eraikia, egonkortasun operatibo koherentea, mantentze-lan karga minimoa eta zerbitzu-bizitza luzea eskaintzen ditu.
1. Motor eta ponpa egitura integratua, urpeko funtzionamendua segurtasun eta fidagarritasun handikoa.
2. Ez dago eskakizun berezirik putzuen estaldurarako; goranzko hodiak dagokion lan-presioa bakarrik jasan behar du.
3. Instalazio, funtzionamendu eta mantentze erraza, solairu txikia okupatzea; ez da ponpa etxearen eraikuntzarik behar.
4. Egitura trinkoa eta lehengaien kontsumo txikia.
| Elementua | Zehaztapena |
| Ponpa mota | Putzu sakoneko ponpa urperagarria |
| Egitura | Etapa anitzeko ponpa zentrifugoa |
| Motor Mota | Urpeko Motor Asinkrono Trifasikoa |
| Tentsio nominala | 380V / 660V |
| Maiztasuna | 50Hz |
| Fluxuaren barrutia | Pertsonalizatua |
| Buru barrutia | Gehienez 900 m |
| Instalazio mota | Instalazio Bertikala |
| Hozteko metodoa | Urez betetako Motor Hoztea |
| Tenperatura ertaina | ≤90℃ |
| PH barrutia | 6,5–8,5 |
| Partikula solidoen edukia | ≤%0,01 |

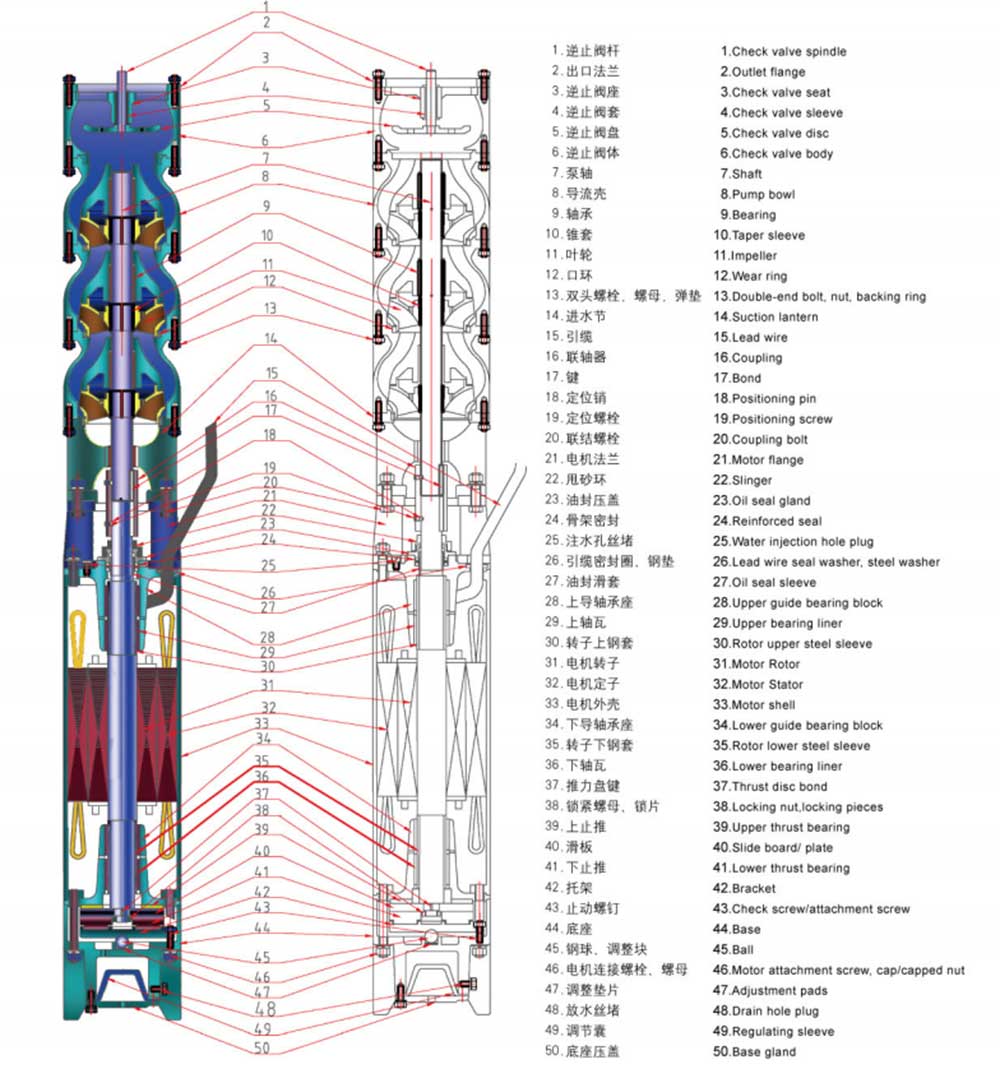

1. Deepwell ponpa urperagarria motor asinkrono trifasiko urperagarriz eta ponpa-gorputzez osatuta dago. Motorra goiko ponpa unitatearekin zuzenean lotzen da. Motoraren goiko ardatzean jarritako ardatzaren zigilu fidagarriak motorra barneko hozte-uraren eta ponpatutako ertainaren arteko isurketak saihesten ditu, epe luzerako funtzionamendu egonkorra bermatuz.
2. Ponpa xurgapen bakarreko etapa anitzeko zentrifugo mota bertikala da; bat datorren motorra urez betetako heze-mota bertikaleko urpeko motor asinkronoa da, upel motako akoplamenduaren bidez konektatuta.
3.Motor harilkatzea nylonezko zorrodun PE iragazgaitza iman alanbrea hartzen du; motorraren barrunbea ur geza garbiz betetzen da.
4.Urez lubrifikaturiko gida-errodamenduak motorra erabiltzen dira. Motorearen behealdean bultzada-errodamenduak ponparen bultzada axial bidirekzionalak jasaten ditu. Buru altuko bertsioak nikela daukan kobrezko haizagailu-formako bultzada-zapiak hornitzen ditu inportatutako Phylos plaka irristagarriekin batera karga axiala jasateko.
5.Indar axial gehigarria duen osagai bat instalatzen da ponparen eta motorren artean igoera handiko modeloetan, gehienezko burua 900m-ra arte.
1.Bete motor-barrunbea ur fresko garbiz martxan jarri aurretik; xukatu barneko ura neguan gordetzeko, izozteak pitzadurak saihesteko.
2.Erregularki probatu unitatearen isolamendu-erresistentzia, balioa ez da 0,5 MΩ baino txikiagoa izango.
3.Standard berme epea: 1 urte funtzionamendu arruntean.
Bezeroek arretaz irakurri behar dute hautaketa-gida hau ponpa-eredu egokia hautatzeko. Hautaketa okerrak ponparen bizitza laburtu egingo du eta energia kontsumo handiagoa ekarriko du.
Hautatu ponpa-eredu egokia putzuaren barne-diametroan, uraren tenperaturan, PH balioan, emaria, ur-maila dinamikoan eta beste parametro batzuen arabera.
Eredu kodea Azalpena:200 Q J(R/H)80--144
200:Onartutako barruko putzuaren gutxieneko diametroa (Unitatea: mm). Eskuragarri dauden beste zehaztapen batzuk 100, 150, 250, 300, etab.
G:Urpeko ponpa, txinatar "Qianshui"ren hasierako letra.
J:Ongi erabili ponpa, "Jingyong" txinatarren hasierako letra.
R/H:Uraren tenperaturaren araberako sailkapena
QJ mota:aplikagarria den uraren tenperatura 20 ℃ ± 5 ℃
QJR mota:aplikagarria den uraren tenperatura 25 ℃ eta 90 ℃
80:Emaria nominala (Unitatea: m³/h). Ponparen orduko irteera-emaria putzuaren ur-emari tasa baino txikiagoa izan behar da.
144:Buru nominala (Unitatea: m). Ur-maila dinamikotik ur-irteerara dagoen distantzia bertikalari egiten dio erreferentzia.
PH parametroaren deskribapen gehigarria:
Uraren PH tartea aplikagarria:1-14. QH serieko ponpak korrosioaren aurkako errendimendua du.
Uraren sarrera-kantitatea (Unitatea: m³/h):Putzutik orduko lurpeko ur-bolumen osoa. Datu hauek, oro har, putzua zulatzeko kontratistak ematen ditu.

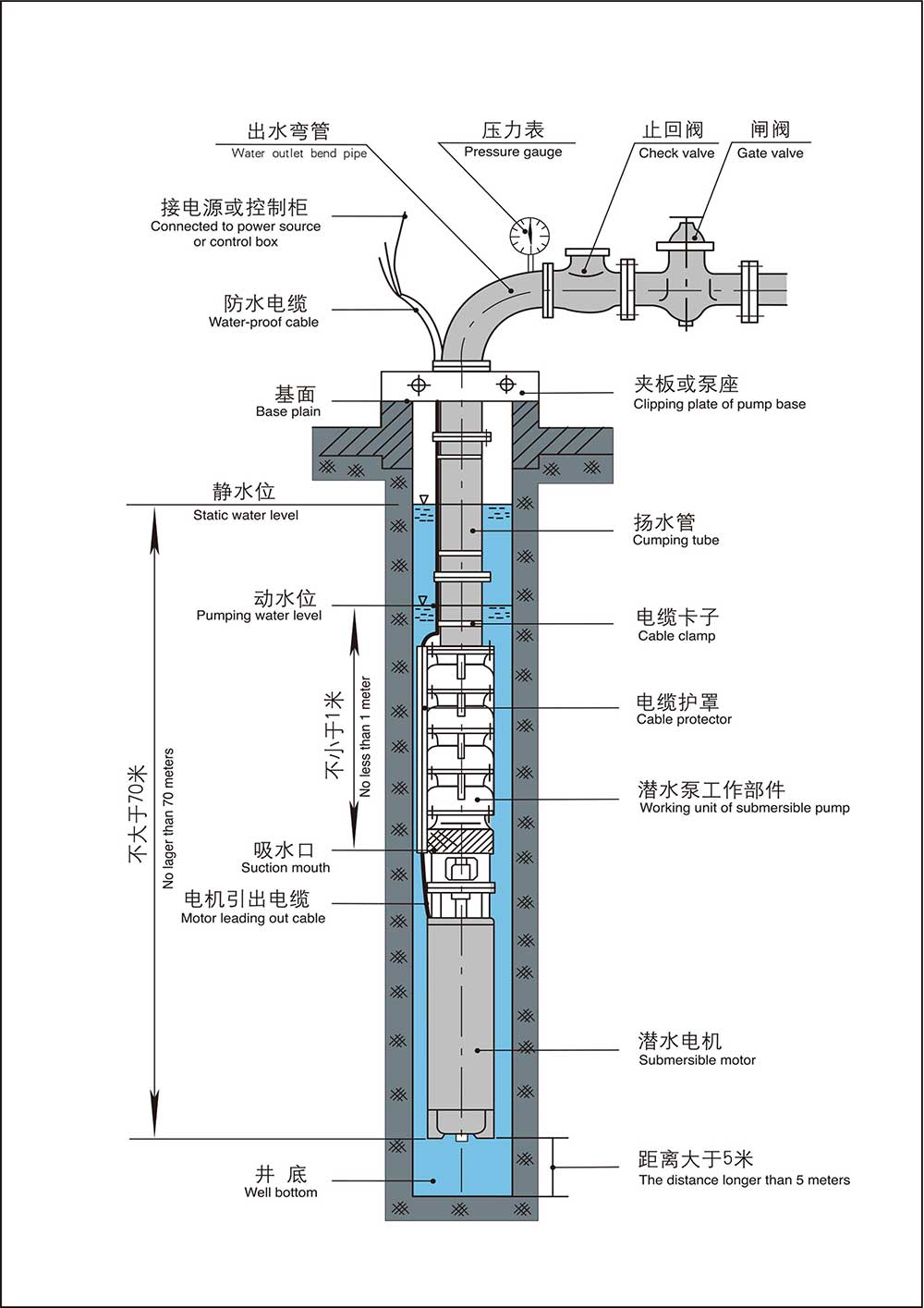

Ur maila estatikoa (Unitatea: m):Putzu barruko uraren gainazalaren eta putzu-buruaren arteko altuera bertikala ponpa funtzionatzen ez duenean.
Ur maila dinamikoa (Unitatea: m):Ponpak ura ponpatzen jarraitzen duen heinean, putzu barruko ur-maila etengabe jaitsiko da. Ur-maila altuera jakin batean egonkortzen denean, ponparen irteera-emaria egonkor mantenduko da eta ur-maila ez da jaisten. Ur-azalera egonkor honen eta putzu-buruaren arteko distantzia bertikala ur-maila dinamiko gisa definitzen da.
Fluxua parekatzeko muga:Ponparen emari nominalak putzuaren orduko ur-emari tasa baino txikiagoa izan behar du; bestela, putzua lehortu egingo da eta ponpa erre daiteke funtzionamendu lehorra dela eta.
Tenperatura sailkapena:QJ ponpa estandarrak tenperatura normaleko lurpeko uretarako dira; Tenperatura altuko erresistenteak diren QJR ponpak iturri beroetarako edo tenperatura altuko lurpeko uretarako erabili behar dira.
Korrosioaren aurkako irtenbidea:QH serieko ponpak ur korrosibo azidoa edo alkalinoa duten putzuetarako gomendatzen dira.
Putzuen diametroaren eskakizuna:Putzuaren barruko diametroak ponparen gorputzaren kanpoko diametroa baino handiagoa izan behar du ponpa putzuan leunki jaitsi daitekeela ziurtatzeko.
Ponpa-eredu bat aukeratu aurretik, bezeroek informazio hau baieztatu behar dute:
1. Beharrezko emari-tasaZehaztu behar den ur-irteera ureztatze-eremuaren eta ur-eskariaren arabera.
2. Pump Buru osoa Kalkulatu behar den altxatze altuera barne:
· Putzuen sakonera
· Altxatze-distantzia bertikala
· Hodiaren presio-galera
· Terminaleko ur-presioaren baldintzak
3. Putzuaren DiametroaHautatu lehendik dagoen putzuaren estalkirako egokia den ponparen diametroa.
4. Elikatze-horniduraBerretsi tentsioa, maiztasuna eta erabilgarri dagoen ahalmen elektrikoa.
5. Uraren kalitatea. Egiaztatu uraren tenperatura, PH balioa eta partikula solidoen edukia.
Parametro hauek emateak aukeratutako ponpak esperotako errendimendua ematen duela ziurtatzen du.
| Matxura Fenomenoak | Arrazoiak | Irtenbideak |
| Burua iristezina, ez da xurgatzeko gai den urik edo ur isuri nahikoa ez. | 1. Ur-maila dinamikoa baimendutako minetik behera jaisten da. ur-maila dinamikoa;2. Igogailuaren hodiaren junturaren haustura; 3. Motorraren alderantzizko biraketa;4. Tentsioaren jaitsiera;5. Uraren sarrera blokeatuta;6. Akoplagailua hondatuta. | 1. Handitu ponparen etapa eta igotzeko hodia, putzuaren sakonera handitzeko;2. Haustura konpontzea;3. Ordeztu hari-konektorea;4. Egiaztatu tentsioa;5. Garbiketa uraren sarrera;6. Ordezkatu akoplagailua. |
| Motorrak ez du martxan jartzen abiaraztean, burrunba batekin. | 1. Errodamenduen bahitzea;2. Motorraren martxa monofasikoa. | 1. Hondatutako piezak aztertu eta konpondu;2. Egiaztatu konektatzen den kablea eta aurkitu fase-hutsegitea. |
| Amperemetroaren erakuslearen kulunka handiegia | 1. Ur-maila dinamikoa xurgapenaren sarrerara jaisten da;2. Ur-maila dinamikoa baimendutako minetik behera jaisten da. ur maila dinamikoa; | 1. Ur-isuria murriztea, eta urpeko sakonera handitzea. |
| Unitatearen bibrazio bortitza | 1. Ponparen ardatza tolestuta dago;2. Unitatearen errodamenduaren zatiaren higadura handiegia da;3. Abiadura biziegia;4. Akoplagailua hondatuta. | 1. Kalibratu ardatza;2. Errodamendua ordezkatu;3. Handitu ate-balbula;4. Ordezkatu akoplagailua. |
| Emaria jaitsi | 1. Eraztuna janztean higadura;2. Uraren sarrera blokeatuta;3. Igogailuen hodien edo maskorren arteko junturan isurketa. | 1. Konpondu edo ordezkatu gastatutako piezak;2. Garbitu uraren sarrera;3. Egiaztatu konexio zatia. |
| Isolamendu-erresistentziaren bat-bateko jaitsiera | 1. Motor kablearen konektorearen kalitate eskasa;2. Motorraren biragailuaren kableatuaren isolamendua kaltetuta;3. Kablea gastatua. | 1. Berriro konektatu kable-konektorea;2. Motorraren kableatuak konpontzea;3. Kalteak konpontzea. |
| Energia-kontsumoa handitzea (amperemetroaren adierazleak balio nominala gainditzen du) | 1. Errodamendu-errotagailu higatuta;2. Motorearen arteko kontaktua errodamendua higatu ondoren;3. Buldadorearen eta oskolaren arteko urradura. | 1. Ponpa aztertu eta konpondu;2. Motorra aztertu eta konpondu;3. Kontrolatu emaria eta egiaztatu motorraren bultzada-errodamenduak. |
Putzu sakoneko ponpa urperagarri bat putzu sakonetatik lurpeko urak ateratzeko eta ura, etxeko erabilera, industria aplikazioak eta beste ura transferitzeko proiektuak hornitzeko erabiltzen da batez ere.
Bai. ATQJ seriea nekazaritzako lurrak ureztatzeko, ihinztagailu-sistemetarako, negutegien ureztatzeko eta nekazaritzako ur hornidurarako beste aplikazioetarako diseinatuta dago.
Bezeroek eman beharko dute:
· Beharrezko emaria
· Ponpa burua
· Putzuen sakonera
· Putzuaren diametroa
· Ur-iturriaren informazioa
· Elikatze-horniduraren baldintzak
Bai. JINAOTE-k ponparen parametroak pertsonaliza ditzake emari-tasa, burua, motorraren potentzia, tentsioa eta materialak proiektuaren eskakizunen arabera.
Onartutako instalazio-sakonera hautatutako modeloaren eta funtzionamendu-baldintzen araberakoa da. Buru altuko modeloek 900 metrora arte altxa ditzakete buruak.
Errendimendu egonkorra mantentzeko, isolamendu-erresistentzia, kablearen egoera, funtzionamendu-korrontea eta ur-irteeraren aldizkako egiaztapenak gomendatzen dira.
