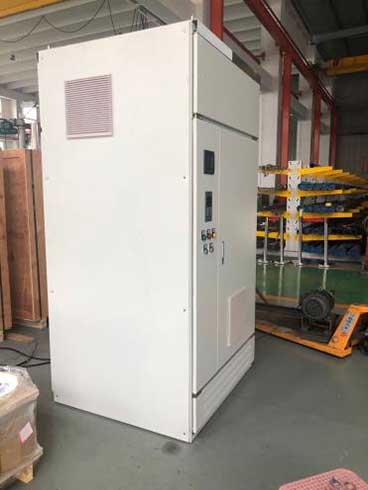

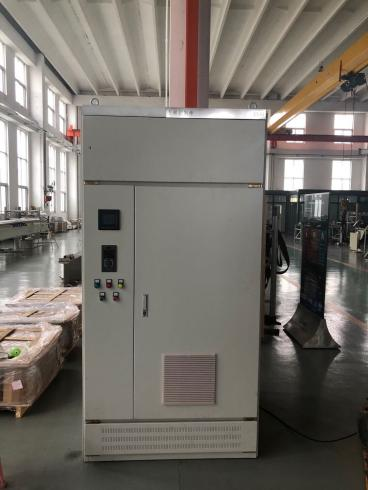

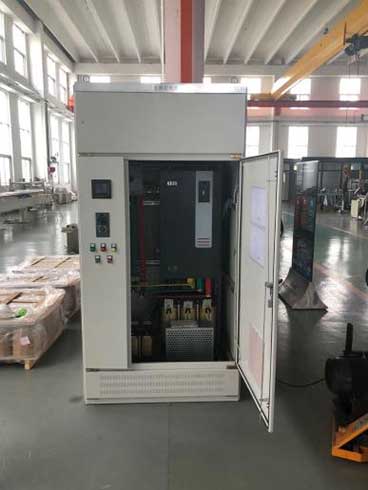

TheKontrol-kabinete elektrikoaPonpa urperagarri elektrikoaren (ESP) unitatearen hasiera eta geldialdia kontrolatzen duen gailu dedikatu bat da, funtzionamendu-egoera kontrolatzen eta erregistratzen duena, eta funtzionamenduan zehar baldintza anormalak gertatzen direnean itzaltzeko babesa automatikoki egiten du. Gaur egun, lau kontrol-armairu mota erabili ohi dira: potentzia-maiztasuneko kontrol-armairuak, abiarazte leuneko kontrol-armairuak, tentsio baxuko maiztasun aldakorreko kontrol-armairuak eta tentsio ertaineko maiztasun aldakorreko kontrol-armairuak.
Nazioarteko Araua: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Estandar nazionala: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Industria estandarra: API RP 11S1, API 14F
Enpresa estandarra: AT-ST-013
Elikatze-tentsioaren babesa
Korronteen babes trifasikoa
Gainkargaren babesa
Karga azpiko babesa
Tentsio azpiko babesa
Hasiera atzeratua
Itzaltze atzeratua
Uneko Grabaketa
| Eredua eta zehaztapena | Korronte nominala (A) | Tentsio nominala (V) | A (zabalera) × B (sakonera) × H (altuera) |
| 1,2 kV klasea | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,5 kV klasea | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3kV klasea | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3,6 kV klasea | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Eredua eta zehaztapena | Korronte nominala (A) | Tentsio nominala (V) | A (zabalera) × B (sakonera) × H (altuera) |
| 1,2 kV klasea | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,3 kV klasea | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Altuera: ≤2000m
● Giroko tenperatura: -30 ℃/-22 ℉ — +50 ℃/122 ℉
● Hezetasun erlatiboa: ≤%85
●Sustantzia sukoi eta lehergarririk, isolamendurako korrosiboko gasik eta hauts eroalerik gabe.
●Bibrazio larririk gabeko lekuetan instalatua, ≤ 5°-ko inklinazio bertikalarekin
| Ez. | Parametroaren izena | Datuak |
| 1 | Sarrerako tentsio nominala | 380 V – 480 V±% 10,3P 380 V – 480 V ±%10, 3-fasikoa |
| 2 | Sarrerako maiztasun nominatua | 50Hz±%10 |
| 3 | Irteerako maiztasuna | 0 - 120 Hz, erregulagarria |
| 4 | Irteerako maiztasunaren ebazpena | 0,01 Hz |
| 5 | Kontrol-hornidura-tentsioa | AC220V |
| 6 | Irteera-potentzia nominala | 110 kW-630 kW |
| 7 | Irteera-korronte nominatua | 215A–1188A |
| 8 | Irteerako tentsio-tartea | 0 - Sarrerako tentsioa |
| 9 | Zuzentzaile mota | 6 - pultsu-diodo zuzentzailea |
| 10 | Inbertsore Transistore Mota | IGBT |
| 11 | Kanpo Komunikazio Interfazea | RS485, RS232 |
| 12 | Kanpo Komunikazio Eredua | Kablea |
| 13 | Babes Funtzioa | Gainkarga, azpikarga, zirkuitu laburra, fase-galera, gain-tenperatura |
| 14 | Hozteko metodoa | Aire behartua hoztea |
| 15 | Sarrerako potentzia-faktorea | 0.98 |
| 16 | Eraginkortasuna | >%98 |
| 17 | Irteerako iragazkia | Sine uhina |
| 18 | Lan-ziklo kalifikatua | Etengabea |
| 19 | IP kalifikazioa / Babes maila | IP23 |
| 20 | Gainkarga-gaitasuna | % 150eko momentua nominala, 60 s-ko iraupena |
| 21 | Funtzionamendu-giro-tenperatura | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Biltegiratze / Garraio Tenperatura | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Inguruko Hezetasuna | ≤%95 (+20 ℃-tan), kondentsaziorik gabe |
| 24 | Instalazioaren Altuera | ≤ 1000 m, gainditzen bada jaitsiera behar da |
| 25 | Sarrerako alboko osagai harmonikoa | H5=%36,H7=%17,8,H11=%8,1,H13=%5,3 |
| 26 | Sarrera alboko eduki harmonikoa | %5 baino gutxiago |
| 27 | Kontrol modua | Puntu anitzeko V/F, V/F bektorea |
| 28 | Sarrera eta irteerako kableatu modua | Goian sartu eta goitik kanpo, behean sartu eta behetik kanpo |
| Ez. | Parametroaren izena | Datuak |
| 1 | Sarrerako tentsio nominala | 380 V – 690 V ±%10, 3-fasikoa |
| 2 | Sarrerako maiztasun nominatua | 50Hz±%10 |
| 3 | Irteerako maiztasuna | 0 - 120 Hz, erregulagarria |
| 4 | Irteerako maiztasunaren ebazpena | 0,01 Hz |
| 5 | Kontrol-hornidura-tentsioa | 220 V ka |
| 6 | Irteera-potentzia nominala | 110 kW–900 kW |
| 7 | Irteera-korronte nominatua | 202 A–1535 A |
| 8 | Irteerako tentsio-tartea | 0 - Sarrerako tentsioa |
| 9 | Zuzentzaile mota | IGBT |
| 10 | Inbertsore Transistore Mota | IGBT |
| 11 | Kanpo Komunikazio Interfazea | RS485, RS232 |
| 12 | Kanpo Komunikazio modua | Zuntz optikoa |
| 13 | Babes Funtzioa | Gainkarga, Azpikarga, Zirkuitu laburra, Fase galera, Tenperatura gehiegi |
| 14 | Hozteko metodoa | Aire behartua hoztea |
| 15 | Sarrerako potentzia-faktorea | 0.98 |
| 16 | Eraginkortasuna | >%98 |
| 17 | Irteerako iragazkia | Sine uhina |
| 18 | Lan-ziklo kalifikatua | Etengabea |
| 19 | IP kalifikazioa / Babes maila | IP23 |
| 20 | Gainkarga-gaitasuna | % 150eko momentua nominala, 60 s-ko iraupena |
| 21 | Funtzionamendu-giro-tenperatura | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Biltegiratze / Garraio Tenperatura | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Inguruko Hezetasuna | ≤%95 (+20 ℃-tan), kondentsaziorik gabe |
| 24 | Instalazioaren Altuera | ≤1000 m; derating beharrezkoa gainditzen bada |
| 25 | Sarrerako alboko osagai harmonikoa | %4 |
| 26 | Sarrera alboko eduki harmonikoa | %5 baino gutxiago |
| 27 | Kontrol modua | Puntu anitzeko V/F, V/F bektorea |
| 28 | Sarrera eta irteerako kableatu modua | Goian sartu eta goitik kanpo, behean sartu eta behetik kanpo |
| Ez. | Parametroaren izena | Datuak |
| 1 | Sarrerako tentsio nominala | 0,6 KV -2,6 KV ±% 10 |
| 2 | Sarrerako maiztasun nominatua | 50 Hz ± % 10 |
| 3 | Irteerako maiztasuna | 0 - 120 Hz, erregulagarria |
| 4 | Irteerako maiztasunaren ebazpena | 0,01 Hz |
| 5 | Kontrol-hornidura-tentsioa | AC 220 V |
| 6 | Ahalmen baloratua | 45 kVA–300kVA |
| 7 | Hozteko metodoa | Aire behartua hoztea |
| 8 | Sarrerako potentzia-faktorea | 0,98tik gora >% 20ko kargarekin |
| 9 | Lan-ziklo kalifikatua | Etengabea |
| 10 | IP kalifikazioa / Babes maila | IP20 |
| 11 | Gainkarga-gaitasuna | %120 ordubetez, %150 minutuz |
| 12 | Funtzionamendu-giro-tenperatura | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Biltegiratze / Garraio Tenperatura | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Inguruko Hezetasuna | ≤%90 (+20 ℃), kondentsaziorik gabe |
| 15 | Instalazioaren Altuera | ≤1000 m; derating beharrezkoa gainditzen bada |
●Altuera ez da 1000 m baino gehiagokoa izango; beheratzea beharrezkoa da altitudea 1000 m-tik gorakoa bada.
● Funtzionamendu-tenperatura: -5 ℃ eta +40 ℃, eguneko batez besteko tenperatura ez da +35 ℃ baino handiagoa, giro-tenperaturaren aldakuntza ez da 5 ℃/h baino handiagoa. Giro-tenperaturak baimendutako tartea gainditzen badu, girotzeko ekipamendu egokiak jarriko dira.
●Inguruko airearen hezetasun erlatibo maximoa: ≤% 90 (20 ℃-tan); ≤ %50 +40 ℃-tan.
●Instalazioaren zimenduak bibrazio eta kolpe handirik gabe egongo dira, inklinazio bertikala % 5etik gorakoa izango ez dena.
●Ustiaketa-inguruneak hauts eroale edo lehergarririk gabe egongo da, eta metalak korroditzen edo isolamendua kaltetzen duten gas edo lurrunik gabe.
● AC sarrerako elikadura-horniduraren tentsio etengabeko gorabeherak ez du balio nominalaren % ± 10 baino handiagoa izango.
● AC sare elektrikoaren maiztasun-aldakuntza-tartea: 45 Hz–55 Hz, maiztasun-aldakuntza-tasa segundoko % ±1 baino handiagoa ez delarik.
●Barruan erabiltzeko soilik aireztapen onarekin; Gailuaren gainean eta inguruan tarteak ≥ 700 mm-koak izango dira.
●Gain-tentsioa, azpitentsioa, gainkorrontea, fase-galera eta zirkuitulaburra barne babesez hornituta.
●LED pantailaz hornituta irteerako korrontea, tentsioa, maiztasuna eta abar erakusteko.
●Sistemaren parametroak teklatuaren bidez ezar daitezke.
●Maiztasun aldakorreko moduan zein potentzia-maiztasun moduan funtziona dezake.
●Maiztasun aldakorreko eragiketapean, lan-modua eskuzkoa edo automatikoa izan daiteke.
●Hasteko ordua eta funtzionamendu-maiztasuna modu arbitrarioan ezar daitezke.
Q1: Zein ekipamendutarako erabiltzen da nagusiki Abiadura Aldakorreko Drive Kontrol Elektrikoko Kabinetea?
A1: Abiadura Aldakorreko Drive Kontrol Armairu hau mota guztietako ponpa urperagarrientzako laguntza ekipamendu berezia da, hala nola, tenperatura altuko ponpak, putzu sakonak eta ibaiak hartzeko ponpak. Petrolio eremuko ur-hornikuntza, putzu sakoneko ur-hornidura eta ibaietako ura hartzeko proiektuetara egokitzen da.
2.G.: Zeintzuk dira maiztasun-bihurketa-kontrolaren oinarrizko abantailak abiadura finkoko ohiko kontrolarekin alderatuta?
A2: Abiadura finkoko kontrol kutxa tradizionalekin alderatuta,Abiadura aldakorra kontrolatzeko kabinete elektrikoaponpa-abiadura libreki doi dezakezu behar bezala. Energia gehiago aurrezten du, ekipoen higadura murrizten du abiarazte leunez eta segurtasun-babes osoa du, ponparen funtzionamendua egonkorragoa, segurua eta energia aurrezten duena.
Q3: Egoki al daiteke kontrol-armairu hau kanpoko lan-ingurune gogoretara?

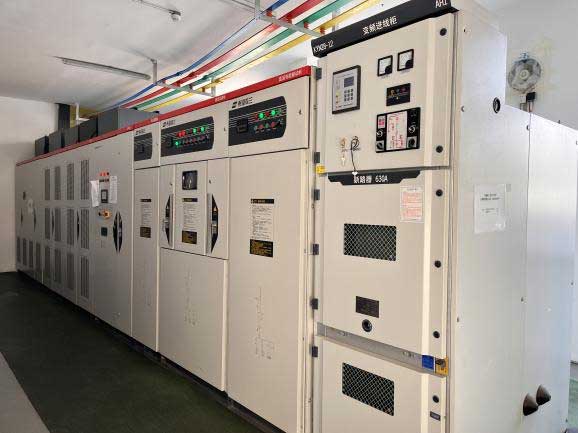

A3: Bai. Kontrol elektrikoko kabinete honek industria oskol itxia eta kalitate handiko barne piezak hartzen ditu. Hauts iragazgaitza, iragazgaitza eta interferentziaren aurkakoa da, eta egonkortasunez lan egin dezake ingurune hezeetan, hautsetan eta kanpoan petrolio-sareetan, ur-putzuetan eta ibaien ura hartzeko proiektuetarako.

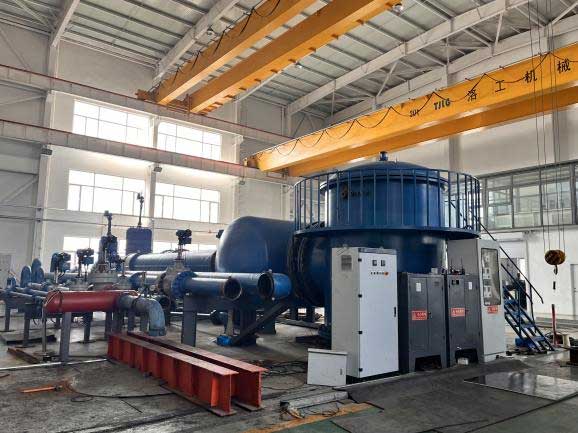

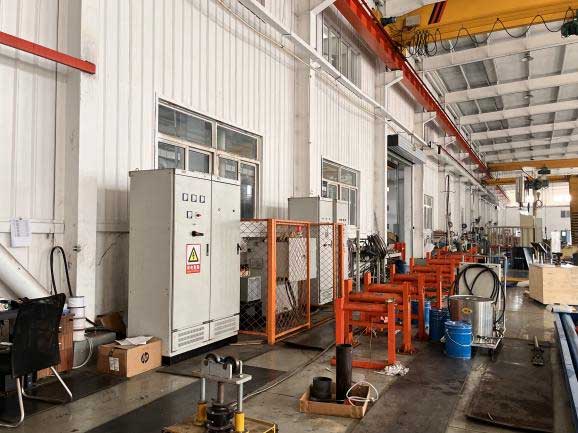

Kalitate-kontrol zorrotza jarraitzen dugu Abiadura Aldakorreko Drive Kontrol Elektrikoko Kabinete bakoitzeko. Pieza bakarreko ikuskapen arruntaren aldean, gure armairu guztiak ponpa urperagarrien multzoekin probatzen dira entregatu aurretik. Ekipo bakoitzak funtzionamendu-proba osoa, abiadura doitzeko proba eta karga-simulazio-proba gainditzen ditu. Benetako ponpa lotzeko proba honek armairuaren eta ponparen arteko koordinazio ezin hobea bermatzen du. Produktu guztiak bat datozen proba osoa gainditu ondoren bakarrik entregatzen dira, eremuko funtzionamendu egonkorra eta fidagarria bermatzeko.
Esperientzia aberatsa dugu ponpa urperagarriak kontrolatzeko ekipoak garatzen eta ekoizten. Abiadura Aldakorreko Drive Kontrol Elektrikoko Kabinete produktu guztiak zorrotz probatu dira, kalitate egonkorrekin eta hutsegite-tasa baxuarekin. Parametro eta funtzio pertsonalizatuak onartzen ditugu ponpa eta lan baldintza desberdinetara egokitzeko. Salmenta aurreko kontsulta osoa, tokiko orientazioa eta salmenta osteko mantentze-zerbitzuak eskaintzen ditugu. Gure produktuak mundu osoan saltzen dira, petrolio-sala, ur-putzu eta ibaien ura hartzeko proiektu ezberdinekin, kontrol irtenbide errentagarri eta egonkorrekin.
