Nola hobetzen du emari handiko uraren transferentzia urpeko axial-ponpa batek?

Artikuluaren eskema

Ingeniarientzat, kontratistak, udal agintarientzat, industria-operadoreentzat eta nekazaritza proiektuen jabeentzat, fluxu handiko ponpa bat aukeratzea ez da soilik eskuragarri dagoen motorrik handiena hautatzea. Ponpatze-sistemak behar den emariarekin, guztizko buru dinamikoarekin, uraren kalitatearekin, funtzionamendu-ingurunearekin, instalazio-egiturarekin, elikadura-hornidurarekin eta espero den lan-zikloarekin bat egin behar du.

• Fluxu axialen ponpaketa-eginkizun hidraulikoa ezagutzea.
• Identifikatu urpeko eraikuntzak ponpaketa-estazioen diseinua erraztu dezakeen.
• Ebaluatu ponparen ahalmena proiektuaren benetako baldintzen arabera.
• Instalazio eta mantentze-arriskuak murriztea plangintza egoki baten bidez.
• Aukeratu material egokiak, babes-sistemak eta monitorizazio-funtzioak.
• Lotu ponparen konfigurazioa ura transferitzeko aplikazioarekin.

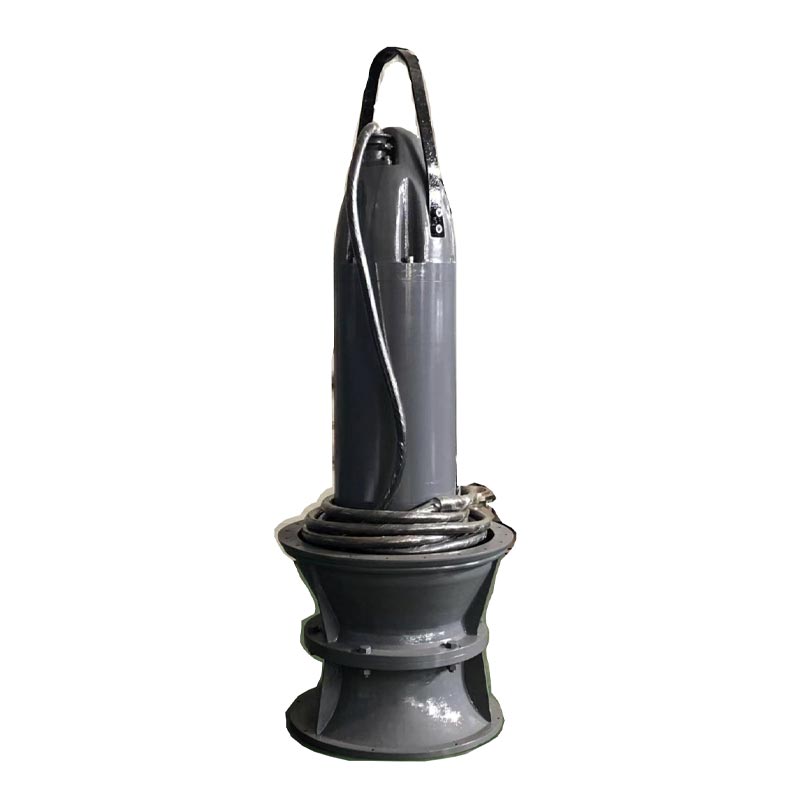

Zer da fluxu axial-ponpa urperagarria?

A Emari Axial-ponpa urperagarriakapazitate handiko ponpatzeko makina bat da, batez ere ur kantitate handiak altxatzeko buru nahiko baxuetatik mugitzeko diseinatua. Orokorrean ur erradialaren mugimenduan oinarritzen diren ohiko ponpa zentrifugoek ez bezala, fluxu axial-ponpa batek helize motako bulkada bat erabiltzen du ura ponparen ardatzarekiko paraleloki mugitzeko.

Konfigurazio hidrauliko honek fluxu axialaren teknologia bereziki egokia egiten du proiektuak presio handia baino emari handia behar duenean. Adibide tipikoak honako hauek dira: uholdeen drainatzea, ureztatzeko kanalak, ekaitz-uren ponpaketa, hozte-uraren zirkulazioa, ibaietako ur-transferentzia eta udal drainatzea.

"Superagarri" hitzak instalazioaren antolaketa deskribatzen du. Ponpa eta motor elektrikoa unitate batean konbinatzen dira eta uraren gainazalean funtzionatzen dute. Honek bereizita instalatutako ponpa eta motor-multzoekin lotutako lerrokatze mekaniko-eskakizun asko ezabatzen ditu.

Urpeko fluxu axialeko ekipamendu modernoak motor zigilatuak, zigilu mekanikoak, ihesen detekzioa, harilkaduraren tenperaturaren jarraipena, errodamenduen tenperaturaren jarraipena eta kontrol-armairuaren babesa izan ditzake. Ezaugarri hauek operadoreei urpean jarduten duten ekipoak kudeatzen laguntzen diete, beharrezkoa ez den esku-hartzea murrizten duten bitartean.

Ponpazio-sistemak nola funtzionatzen duen

Funtzionamendu prozesua ura ponparen hargunera sartzen denean hasten da. Motorrak ardatza eta helizearen estiloko bultzatzailea biratzen ditu, ura ponpan zehar eta isurketa-pasabidera eramaten duen indar hidrauliko axiala sortuz.

Motora urpean dagoenez, inguruko urak beroa xahutzen lagun dezake. Hau bereziki baliotsua da funtzionamendu-ziklo luzeetan, motorren tenperaturaren kudeaketa faktore garrantzitsua baita ekipo elektrikoen fidagarritasunean.

Konfigurazio integratuak gainazalean muntatutako motor baten eta urpeko ponparen arteko ardatz luze baten beharra kentzen du. Kanpoko transmisio mekanikoko osagai gutxiago lerrokatzearekin lotutako kezka gutxiago eta instalazio antolamendu trinkoagoa izan daiteke.

1. Ura hargune eremuan sartzen da:Diseinu hidraulikoak ura biratzen duen bultzadorerantz bideratzen du.
2. Motorrak bultzatzailea gidatzen du:Energia elektrikoa biraketa-energia mekaniko bihurtzen da.
3. Bulkadak bultzada axiala sortzen du:Ur bolumen handiak ponparen pasabidetik bultzatzen dira.
4. Ura isurketarantz mugitzen da:Emaria irteera kanalera, hodietara edo ponpaketa-estazio sistemara bideratzen da.
5. Babes-sistemek funtzionamendua kontrolatzen dute:Sentsoreek ezohiko ihesak, tenperatura-baldintzak edo funtzionamendu-arriskuak identifikatu ditzakete.

Benetako errendimendu hidraulikoa bulkatzailearen geometriaren, biraketa-abiaduraren, pala konfigurazioaren, ponparen diametroaren, uraren baldintzen, sistemaren buruaren eta funtzionamendu-puntuaren araberakoa da. Horregatik, ponpa bat beti hautatu behar da egiaztatutako errendimendu-datuetatik, motorraren potentziatik bakarrik baino.

Osagai nagusiak eta eraikuntza

Fluxu Axial Urperagarriko Ponpa fidagarria bultzatzaile eta motor bat baino gehiago da. Bere errendimendua osagai hidraulikoen, babes elektrikoaren, zigilatzeko sistemen, errodamenduen, kableak eta euskarri-instalazio-egituraren arteko elkarrekintzaren araberakoa da.

Ponpazio-proiektu modernoen abantaila nagusiak

Proiektuen jabeek erronka praktiko berberak izaten dituzte maiz: instalazio-espazio mugatua, eraikuntza-kostuen gorakada, ur-maila aldakorra, mantentze-lanetarako sarbide zaila eta ur kantitate handiak azkar kendu beharra. Behar bezala hautatutako Fluxu Axial Urpeko Ponpa batek kezka hauetako hainbat arazo aldi berean erantzun ditzake.

1. Emari handia buru baxuan

Fluxu axialaren konfigurazioa bolumen handiak mugitzeko egokia da behar den burua nahiko apala den. Horrek aukera eraginkorra egiten du drainatze- eta ur-transferentzia-lanetarako, non errendimendua isurketa-presio handia baino garrantzitsuagoa den.

2. Instalazio trinkoa

Ponpa eta motorra urpeko multzo batean integratuta daude. Honek lur gaineko makineria kopurua murrizten du eta ponpaketa-estazio orokorra erraztu dezake.

3. Instalazio mekaniko sinplifikatua

Ohiko ponpa-sistema batek ponpa eta motorraren osagai bereizien artean arreta handiz lerrokatzea eska dezake. Urpeko unitate integratuak instalazioan lerrokatu behar diren kanpoko interfaze mekanikoen kopurua murrizten du.

4. Motoren hozte eraginkorra

Inguruko urak bero-transferentziarako bitarteko handia eskaintzen du. Behar bezala diseinatutako urpeko motorrek, beraz, etengabeko funtzionamenduan hozte eraginkorra lor dezakete.

5. Funtzionamendu zarata txikiagoa

Urpeko funtzionamenduak modu naturalean isolatzen du zarata mekanikoaren zati handi bat. Hau onuragarria izan daiteke hiri drainatze-estazioetarako, lurpeko instalazioetarako eta populazio guneetatik gertu dauden instalazioetarako.

6. Ur-maila aldakorretara hobeto egokitzea

Uholdeak kontrolatzeko eta drainatzeko instalazioek sarritan ur maila aldatzen dute. Urpeko konfigurazioak bereziki praktikoak izan daitezke ur gaineko ekipamendu konbentzionalak uholde-arriskua jasango luketen tokietan.

7. Eraikuntza zibilaren eskakizun potentzial txikiagoak

Ponpa antolamendu trinko batek ponpaketa-estazio jakin batzuetarako behar den egitura-espazioa murriztu dezake. Eraikuntzaren benetako aurrezpena proiektuaren geometriaren, diseinu zibilaren, isurketen antolamenduaren eta tokiko instalazio-baldintzen araberakoa da.

Aplikazio tipikoak

Emari axialen ponpaketa aldakortasunari esker, teknologia hau udal, industria, nekazaritza eta ingurumeneko ura kudeatzeko proiektuetan erabilgarria da.

Aplikazioaren egokitasuna beti egiaztatu behar da benetako likidoaren ezaugarrien arabera. Tenperaturak, pH-ak, esekitako solidoek, osagai korrosiboek, hondakinek eta beste kutsatzaile batzuek eragina izan dezakete materialaren aukeraketan eta funtzionamenduaren fidagarritasunean.

Ponpa hautatzeko funtsezko faktoreak

Behar den emariaren arabera soilik ponpa bat hautatzea sistemaren errendimendu eskasaren kausa ohikoenetako bat da. Ingurune hidrauliko eta operatibo osoa ebaluatu behar da zehaztapena amaitu aurretik.

Kalkulu hidraulikoek benetako sistemaren kurba kontuan hartu beharko lukete, balio nominaletan oinarritu beharrean. Funtzionamendu-punturik onena, oro har, ponpak behar den betebeharra eskain dezakeen bat da, gehiegizko estutu gabe, funtzionamendu ezegonkorrik, bibraziorik edo alferrikako energia-kontsumorik gabe.

Fluxu axial-ponpa urperagarria eta ohiko ponpa-unitateak

Bai urperatze-sistemek bai ohiko ponpatze-sistemek ur-transferentzia fidagarria eman dezakete behar bezala diseinatuta. Desberdintasuna ekipamendua nola instalatzen den eta motorra, ponpa, hozte eta euskarri azpiegiturak nola antolatzen diren datza, batez ere.

Aukera zuzena gunearen araberakoa da. Ohiko ponpa hobegarria izaten jarrai daiteke gainazaleko sarbide erraza, oso altua edo prozesuko baldintza espezifikoak nagusi diren lekuetan. Urpeko fluxu axialaren konfigurazioa bereziki erakargarria bihurtzen da emari handia, buru baxua, eraikuntza trinkoa eta ur-maila aldakorra proiektuaren eskakizun nagusiak direnean.

Instalazioari buruzko gogoetak

Instalazio egokia ezinbestekoa da, ondo diseinatutako ponpa batek ere errendimendu eskasa jasan dezakeelako harrera antolamendua edo isurketa sistema gaizki konfiguratuta badago.

1. Ikuskatu instalazio-ganbera:Kendu eraikuntza-hondakinak eta ponpan sar daitezkeen objektu arrotzak.
2. Egiaztatu sarreraren geometria:Sarrerak ponparako fluxu egonkorra eta nahiko uniformea ​​eman behar du.
3. Berretsi gutxieneko urpekaritza:Ponpak fabrikatzaileak zehaztutako ur mailan funtzionatu behar du.
4. Babestu elikadura kablea:Saihestu bihurgune zorrotzak, urradurak, kontrolik gabeko mugimenduak eta kalte mekanikoak.
5. Erabili altxatzeko ekipo egokia:Urpeko unitateak astunak izan daitezke, beraz, altxatzeko puntuak eta ekipoak behar bezala baloratu behar dira.
6. Egiaztatu babes elektrikoa:Berretsi lurreratzea, gainkarga babestea, ihesen monitorizazioa eta kontrol funtzioak martxan jarri aurretik.
7. Egiaztatu biraketa eta martxan jartzeko baldintzak:Jarraitu fabrikatzailearen martxan jartzeko prozedura ponpa funtzionamendu arruntean jarri aurretik.

Harremanaren diseinuak arreta berezia merezi du. Sarrera-baldintza txarrak zurrunbiloak, karga irregularrak, turbulentzia edo airea eta hondakinen gehiegizko sartzea sor ditzake. Baldintza hauek errendimendu hidraulikoa murriztu dezakete eta bibrazioak edo higadura areagotu ditzakete.

Mantentze- eta fidagarritasun-praktikak

Urpeko ekipoak ingurune zorrotzetarako diseinatuta daude, baina urpeko funtzionamenduak ez du esan nahi mantentze-lanak alde batera utzi daitezkeenik. Prebentzio-ikuskapena beharrezkoa da oraindik isolamendu elektrikoa, zigiluak, errodamenduak, osagai hidraulikoak eta kableak babesteko.

Mantentze-programa praktikoak honako hauek izan behar ditu:

• Motorraren isolamenduaren egoera egiaztatzea fabrikatzailearen mantentze-prozeduraren arabera.
• Elikatze-kablea mozketak, urradurak edo hondatuta dauden ikuskatzea.
• Ihesak hautemateko seinaleak eta zigilu mekanikoaren egoera kontrolatzea.
• Motorraren harilaren eta errodamenduen tenperaturaren joerak egiaztatzea.
• Higadura, korrosioa, zikintzea edo kalte fisikoak ikusteko bulkagailuaren palak ikuskatzea.
• Bibrazio anormalak, zarata, korronte-errazketa eta fluxuaren aldaketak egiaztatzea.
• Hartzeko pantailak ikuskatzea eta metatutako hondakinak kentzea.
• Eragiketa-erregistroak berrikustea, errendimendu pixkanaka hondatzea identifikatzeko.

Errendimenduaren jarraipena bereziki baliotsua da instalazio handietarako. Potentzia-kontsumoa pixkanaka-pixkanaka handitzeak fluxua murriztearekin batera, kutsadura hidraulikoa, bulkagailuaren kaltea, sistemaren erresistentzia handitzea edo aurreikusitako betebehar-puntutik urrun dagoen funtzionamendua adieraz dezake.

Funtzionamendu-arazo arruntak eta irtenbideak

Zergatik kontuan hartu JINAOTE?

JINAOTEUrpeko ponpaketa soluzioetan oinarritzen da bolumen handiko ur-transferentzia, instalazio trinkoa eta urpeko funtzionamendu fidagarria garrantzitsuak diren aplikazioetarako. Bere Urpeko Fluxu Axial Ponpa eskaintza ura kudeatzeko ingurune zorrotzetarako kokatuta dago, hala nola, udal drainatze, uholdeen kontrola, ureztatzea, industria-ur sistemak, meatzaritza drainatzea, ontziolen proiektuak eta energiarekin lotutako ur-aplikazioak.

Produktuaren ikuspegiak ponpa eta motorra konbinatzen ditu urpeko muntaia integratuan. Konfigurazioaren eta proiektuaren eskakizunen arabera, babes-ezaugarriek motorraren eraikuntza zigilatua, zigilatzeko antolamendu mekanikoak, ihesen detekzioa, harilaren tenperaturaren jarraipena eta errodamenduen tenperaturaren jarraipena izan daitezke.

JINAOTEk fluxu axiala eta fluxu mistoaren eskakizunak ere bereizten ditu. Fluxu axialaren konfigurazioak, oro har, fluxu handiko eta beheko betebeharretarako egokiak dira, eta fluxu mistoen diseinuak kontuan hartu daitezke, proiektuak buru-gaitasun handiagoa eta ezaugarri hidrauliko desberdinak eskatzen dituenean.

Proiektuen kontrataziorako, abiapuntu erabilgarriena ez da ponpa-eredu bat eskatzea besterik ez. Horren ordez, hornitzaileari behar diren emaria, burua, tenperatura likidoa, uraren kalitatea, solidoen edukia, instalazioaren sakonera, elikadura-hornidura, funtzionamendu-egutegia eta instalazio-antolamendua eman. Informazio horri esker, hornitzaileak betebehar hidraulikoa ebaluatu eta konfigurazio egokiago bat gomendatzen du.

Maiz egiten diren galderak

1. Zertarako erabiltzen da nagusiki Fluxu Axial Urpeko Ponpa?

Batez ere ur bolumen handiak mugitzeko erabiltzen da nahiko baxuetan. Aplikazio ohikoenak honako hauek dira: uholdeen kontrola, udal drainatzea, ureztatzea, industria-uraren transferentzia, hozte-uraren zirkulazioa, meatzaritza drainatzea eta ibai edo laku ondoko ponpaketa-estazioak.

2. Zein da fluxu axialaren eta fluxu mistoko ponpen arteko desberdintasun nagusia?

Emari axial-ponpa batek batez ere ura ardatzarekiko paraleloan mugitzen du eta, oro har, fluxu handiko eta buru baxurako optimizatuta dago. Fluxu mistoko ponpa batek ezaugarri hidrauliko axialak eta erradialak konbinatzen ditu eta buru-gaitasun handiagoa eman dezake aplikazio egokietan.

3. Urpeko Fluxu Axial Ponpa urpeko etengabe funtziona dezake?

Bai, behar bezala diseinatutako unitate urperagarriak urpean funtzionatzeko pentsatuta daude. Hala ere, etengabeko funtzionamendua fabrikatzaileak zehaztutako ur-maila, tenperatura, elektrizitatea, hidraulikoa eta ingurumen-mugetan egon behar du.

4. Zergatik da garrantzitsua motorraren hoztea ponpa urperagarri batean?

Motor elektrikoek beroa sortzen dute funtzionatzen duten bitartean. Motora urpean dagoenez, inguruko urak bero-transferentzia eraginkorra eman dezake. Beharrezko urpekaritza eta funtzionamendu-baldintzak mantentzea, beraz, garrantzitsua da fidagarritasun termikorako.

5. Zein ur-baldintzak egiaztatu behar dira ponpa hautatu aurretik?

Gutxienez, ebaluatu likidoaren tenperatura, pH-a, solido esekiak, dentsitatea, osagai korrosiboak, partikula urratzaileak, zuntzak eta hondakinak. Faktore hauek errendimendu hidraulikoan, materialaren aukeraketan, zigiluen bizitzan eta mantentze-baldintzetan eragina dute.

6. Urpeko ponpa batek motor bereizi bat behar al du?

Ez. Urpeko ponpaketa-unitate baten ezaugarrietako bat motorra eta ponpa multzo bakarrean integratuta egotea da. Honek instalazio mekanikoa erraztu dezake bereizita muntatutako ponpa eta motor batekin alderatuta.

7. Nola mantendu daiteke ponparen eraginkortasuna denboran zehar?

Aldizkako ikuskapenak, errendimenduaren monitorizazioak, sarreraren garbiketak, bulkagailuak ikuskatzeak, proba elektrikoak, zigiluen egiaztapenak eta bibrazioen edo tenperaturaren jarraipenak hondatzea identifikatzen lagun dezakete porrot handi bat izan aurretik.

8. Uholdeak kontrolatzeko proiektuetarako egokia al da Urpeko Axial Fluxurako Ponpa?

Bai. Bolumen handiko eta buru baxuko ur-transferentzia axial-fluxuaren ponpaketa egiteko ohiko erabilera kasua da. Urpeko antolamendua praktikoa izan daiteke ur-maila nabarmen aldatzen den lekuetan eta gainazalean muntatutako ekipamenduak babes gehigarria beharko lukete.

9. Nola hautatu behar da ponpa-eredu egokia?

Hasi behar den fluxuarekin eta guztizko buruarekin, eta gero ebaluatu likidoaren propietateak, instalazioaren sakonera, funtzionamendu-zikloa, elikadura-hornidura, sarrera-baldintzak eta kontrol-baldintzak. Azken hautaketa fabrikatzaileak egiaztatutako errendimendu-datuetan eta proiektuaren kalkulu zehatzetan oinarritu behar da.

10. Zer informazio eman behar da aurrekontua eskatzeko?

Eman behar diren emaria, burua, likidoaren ezaugarriak, uraren tenperatura, gutxieneko eta gehienezko ur-mailak, instalazio-metodoa, hornidura elektrikoa, funtzionamendu-orduak eta monitorizazio edo material-baldintza berezi oro. Informazio zehatzak ekipamenduen aukeraketa eta aurrekontuaren zehaztasuna hobetzen du.

Ondorioa

A Emari Axial-ponpa urperagarriaIrtenbide praktikoa da ur kantitate handiak transferitu behar dituzten proiektuetarako, isurketa buru handiak behar izan gabe. Bere ponpa eta motorraren konfigurazio integratuak instalazioa erraztu dezake, ekipoen aztarna murrizten du, motorren hozte eraginkorra onartzen du eta drainatze eta ura transferitzeko ingurune zailetarako ikuspegi sendoa eskaintzen du.

Emaitza onenak, ordea, ingeniaritza zuzenaren araberakoak dira. Emari-tasa, buru osoa, harrapaketa-baldintzak, uraren kalitatea, funtzionamendu-tenperatura, hornikuntza elektrikoa, urpekaritza eta lan-zikloa kontuan hartu behar dira ekipamendua aukeratu aurretik. Instalazio egokia eta prebentziozko mantentze-lanak ere garrantzitsuak dira errendimendu hidraulikoa eta epe luzerako fidagarritasuna mantentzeko.

Udal drainatze, uholdeen kontrola, ureztatze, industria-uraren transferentzia, meatzaritza drainatze, hozte-ur sistemetarako edo emari handiko beste aplikazio batzuetarako,JINAOTEProiektuaren eskakizunetara egokitutako Fluxu Axial Sumergigarriko Ponpa irtenbideak eman ditzake. Partekatu zure emaria, burua, uraren baldintzak, instalazioaren xehetasunak eta funtzionamendu-eskakizunak talde teknikoarekin konfigurazio egoki bat identifikatzeko eta hautapen akats garestiak saihesteko.
