Urpeko ponpa elektrikoa Igogailu artifiziala

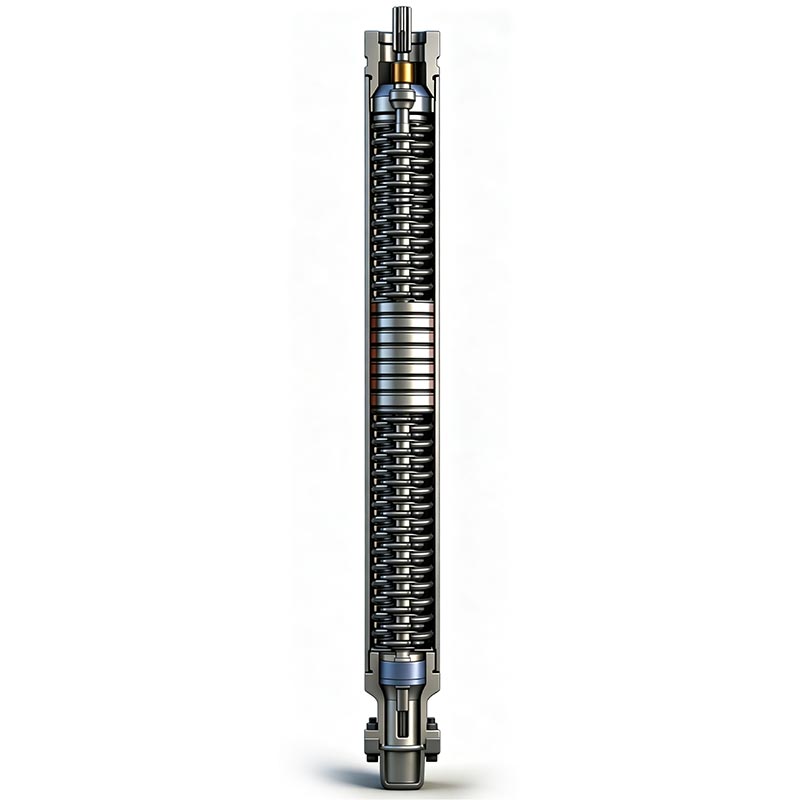

Igogailu artifiziala (ESP) ez da ponpa-unitate bakarra, hondoko zulo artifizial osoa baizik. igogailu-soluzioa, batez ere urpeko motor batek, babesleak, gas-likido bereizgailu batek, etapa anitzeko ponpa zentrifugoa, kableak eta gainazala kontrolatzeko ekipoak.

Sistema honek beheko motor bat erabiltzen du etapa anitzeko ponpa zentrifugo bat gidatzeko, petrolio gordina etengabe garraiatzen duena. zunda gainazalera. Egokia da putzu sakonetarako, ur ebaki handiko putzuetarako, putzu desbideratuetarako eta ekoizpenerako ponpaketa-unitate tradizionalek ekoizpen-eskakizunak bete ezin dituzten itsasoko plataformetan putzuak.

Igogailu artifizial tradizionalen metodoekin alderatuta, hala nola haga ponpaketa eta gas-igogailua, ESP-k abantailak eskaintzen ditu, hala nola: Putzu bakarreko ekoizpen ahalmen handia, gainazaleko ekipoen aztarna txikia, oso desbideratu eta sakonerako egokitasuna putzuak, eta epe luzerako etengabeko ekoizpen beharrak asetzeko gaitasuna.

Hori dela eta, oso erabilia da lehorreko petrolio-zelaietan, itsasoko plataformetan eta ekoizpena hobetzeko proiektuetan. petrolio-zelaiak.

Bezeroaren beharretara egokitutako ESP Soluzioak

1. Ekoizpen handiko Putzuen Soluzioak

Eguneroko fluidoen ekoizpen-eskakizun handiak dituzten petrolio-putzuetarako, eskuz jasotzeko ohiko metodoak mugatuta egon daitezke ekipoen tamaina eta eraginkortasun operatiboa.

ESP sistemak etapa anitzeko ponpa zentrifugoen egitura erabiltzen du. Ponpa-etapa kopurua handituz eta bultzatzaileen diseinua optimizatuz, honako hauek lortzen ditu: fluidoa emateko ahalmen handiagoa, hobiaren presio-kontrol egonkorra eta petrolio gordinaren ekoizpena etengabe handitu zen.

Egokia: garatu berri diren errendimendu handiko petrolio-putzuetarako, eskala handiko petrolio-eremuen garapenerako proiektuetarako eta urtegietarako putzu bakarreko ekoizpena areagotzea eskatzen du.

2. Putzu sakonak eta presio handiko biltegien soluzioak

Sakonera handitzen den heinean, ponpaketa-ekipo tradizionalak erraz eragiten du hagaren pisua eta higadura mekanikoa.

ESP, zuloko potentzia-unitatearen bidez, ondoko sakoneraren arabera konfigura daiteke: potentzia handiko motor urperagarriak, etapa anitzeko ponpen konbinazioak, eta indar handiko konexio-egiturak. Horrek bezeroei arazoa konpontzen laguntzen die igogailuaren eraginkortasuna gutxitu putzu sakonetan.

Egokia: urtegi sakonak, presio estatiko handiko putzuak eta ohiko igogailu-tarteak gainditzen dituzten ekoizpen-putzuetarako.

3.Ur-mozketa eta fluido konplexuetarako soluzioak

Garapenaren azken faseetan, petrolio-zelai helduek normalean ur-mozketa eta gas gehiago izaten dituzte ekoizpena, eta sortutako fluidoen propietateen aldaketak.

ESP sistemak fluido-ingurune konplexuetan hobetu daitezke gas-likido bereizgailuen konfigurazioen bidez, gasaren blokeoaren aurkako egiturak, korrosioarekiko erresistenteak diren materialak eta ponpa mota optimizatuak.

Material eta Fabrikazio Teknologia

Etapa anitzeko ponpa bultzatzaileak eta difusoreak higadura erresistentea den altzairu aleazioarekin eginda daude, doitasuneko CNC mekanizazio bidez. fluidoen fluxu leuna eta altxatzeko eraginkortasun handia bermatuz. Urpeko motorrak tenperatura altuko erresistenteen harilkatzea hartzen du isolamendua epe luzerako hobiaren bero-esposizioa mantentzeko.

Babeslea isolamendu-olio dielektriko bereziz beteta dago eraketa korrosiboko ura, petrolio gordina eta blokeatzeko motor barruko kalteak eragindako gasa.

Oinarrizko osagai guztiek sufrearen aurkako korrosioaren aurkako gainazaleko estaldura eta geruza anitzeko zigilatzeko tratamendua jasotzen dute. Automatizatua osagaien parekatzeak eta muntaketa-lerroek modulu bakoitzaren doikuntza estua bermatzen dute. Kalitatezko elektrizitate multzo bakoitza Submersible Pump Artificial Lift-ek zuloaren simulazio-errendimenduaren proba osoa gainditzen du entregatu aurretik.

Aplikazio-eremuak

Urpeko ponpa elektrikoa Igogailu artifizialaren sistemak erabiltzen dira batez ere: Lehorreko petrolio-eremuen ekoizpen-putzuetan
Itsasoko plataformako petrolio putzuak
Putzu sakonen ekoizpen proiektuak
Ur-moztutako petrolio-zelai helduak
Petrolio astunaren berreskuratze termikoko proiektuak
Norabidezko eta horizontaleko putzuak

Proiektuen Kontratazio Laguntza

Honako laguntza hau eskaintzen dugu petrolio-jabeen proiektu desberdinetarako:

1. Hasierako Laguntza Teknikoa

Bezeroak emandako informazioan oinarrituta: putzuaren sakoneraren datuak, ekoizpen baldintzak, petrolio gordinaren parametroak eta putzua. baldintzen informazioa, ESP konfigurazio gomendioak ematen ditugu.

2. Hornikuntza-multzoak osatu

Eskain ditzakegu: ESP ponpa-multzoak, urpeko motorrak, babesleak, gas-likido-bereizleak, bat datozen kableak eta kontrola. sistemak.

3. Proiektuak emateko laguntza

Onartzen dugu: erosketa masiboa, OEM konfigurazioa, proiektuko ordezko piezen hornidura eta epe luzerako zerbitzu teknikoak.

Fabrikazio-gaitasunak eta Kalitate Kontrola

ESP sistemek tenperatura altuak, presio altuak eta putzuen fluido korrosiboak dituzten inguruneetan funtzionatzen dute; beraz, Ekipoen fabrikazioaren zehaztasunak zuzenean eragiten du putzuaren ustiapen-zikloan. Gako kontrol puntuak zehar ekoizpena honako hauek dira:

1. Doitasunezko mekanizazioa

Funtsezko osagai hidraulikoak, hala nola bulkagailuak eta gidari-gurpilak, doitasunez mekanizatuta daude, fluxu-kanal koherentea bermatzeko neurriak eta ponparen eraginkortasuna hobetu.

2. Motor Fabrikazioa

Tenperatura altuak erresistenteak diren isolamendu-sistemek eta harilkatze-proba zorrotzek motorraren hutsegite arriskua murrizten dute epe luzeko funtzionamendua.

3. Zigilatzea eta Korrosioaren Babesa

Sufrea duten, gatz handiko eta oso korrosiboa duten putzu inguruneetarako, honako hauek eskaintzen ditugu: korrosioaren aurkako aukeraketa. materialak, gainazaleko tratamendua eta geruza anitzeko zigilatzeko babesa.

4. Fabrikako probak

ESP sistema bakoitzari ondorengo probak egiten zaizkio entregatu aurretik:

Motor isolamenduaren probak, ponparen errendimenduaren probak, zigilatzeko errendimenduaren probak eta etengabeko funtzionamenduaren simulazioa probak.

Ohiko galderak

1.G.: Zerk egiten du desberdina igogailu artifizialaren beste igogailu artifizialaren ponpa urperagarri elektrikoa?

A1: Guztiz urperatutako jasotze-sistema integratua da, fluxu handiko eta igogailu-gaitasun handikoa. Barra-ponpak ez bezala Putzuen sakonerak eta desbideratzeak mugatuta, modu egonkorrean funtzionatzen du hobi ultra-sakonetan eta desbideratuetan gainazaleko ponpaketa-unitaterik gabe.

2.G.: ESP igogailu artifizialaren sistema honek aurre egin al diezaioke eraketa-fluido korrosiboari sufrearekin?

A2: Bai. Fluidoekin harremanetan jartzen diren funtsezko pieza guztiek sufrearen aurkako aleazio materialak hartzen dituzte korrosioaren aurkako estaldura bereziarekin. The Eraikitako babesleak euskarri korrosiboak modu eraginkorrean isolatzen ditu motorraren barneko osagaiak babesteko.

Q3: Fabrikaren hornidura zuzena eskaintzen al duzu ontziratu gabeko petrolio-eremuko proiektuetarako?

A3: Noski. Fabrikako Zuzeneko Elektrikoa Urperagarriko ponpa Igogailu artifizialaren zerbitzu osoa eskaintzen dugu tarteko saltzaileek, eta proiektu handieneko handizkako ponpa urperagarri elektrikoen eskaerak onartu entrega-ordutegi malguak.
