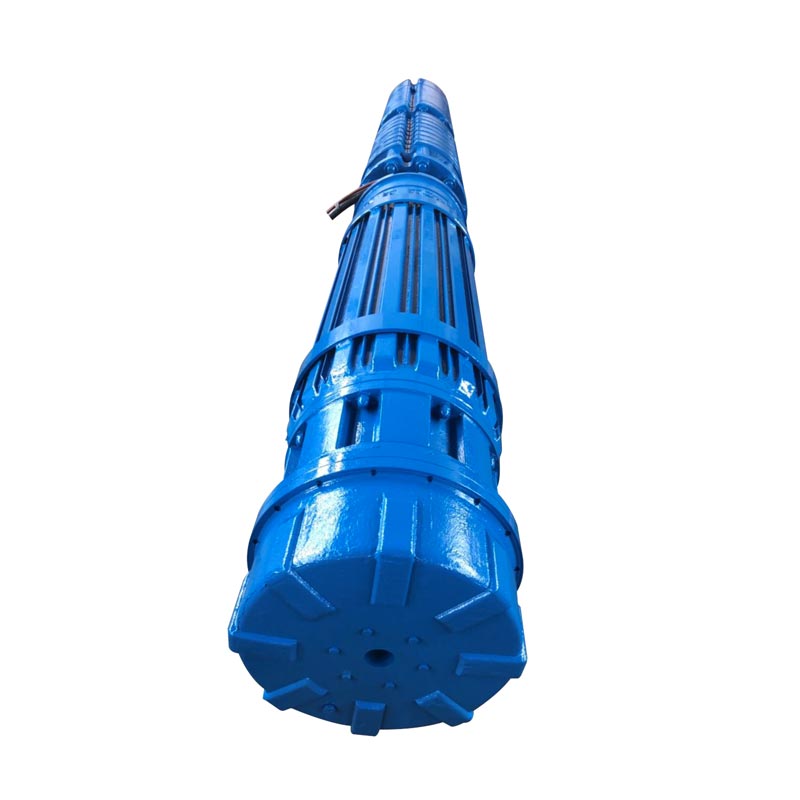

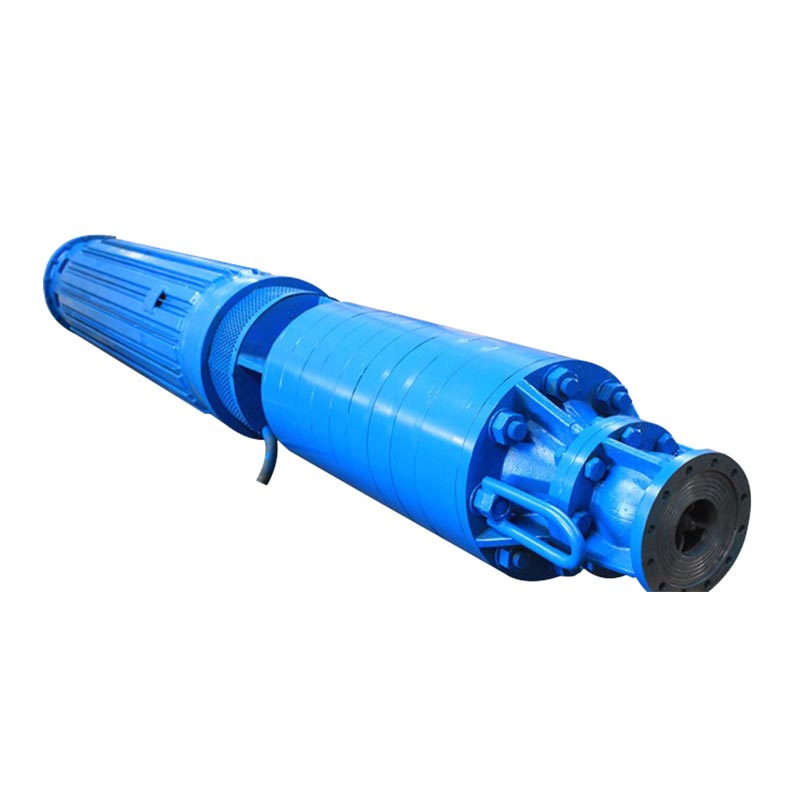

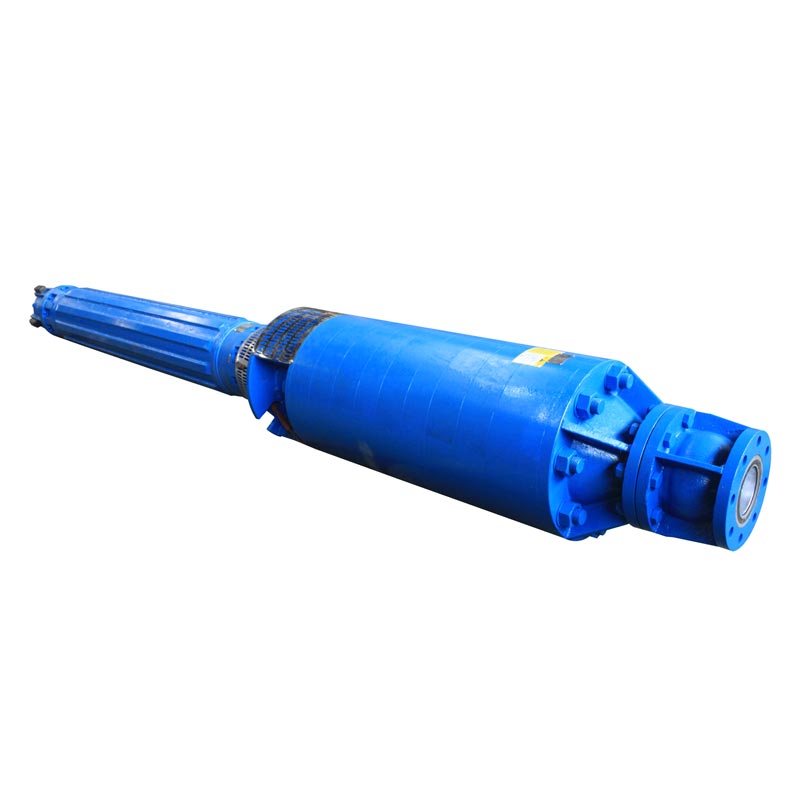

Drainatze Urpeko Meatzaritzako Ponpa

Ur metaketa meatzaritzaren eraginkortasunari eta segurtasunari eragiten dion erronka nagusietako bat da. Lurpeko urak, prezipitazioak, eta lurpeko iragaziek ekoizpena eten dezakete, ekipoak kaltetu eta funtzionamendu-kostuak handitu ditzakete.

Drainatze Urpeko Meatzaritzako Ponpa etengabeko meatzeen ureztatzeko aplikazioetarako diseinatuta dago. funtzionamendua eta bizitza luzea behar dira. Errendimendu handiko sistema hidrauliko zentrifugo batekin diseinatua eta sendoa urpeko motorren teknologia, ura kentzeko egonkorra eskaintzen du meategi sakonetan, hobi ireki handietan eta inguruneetan ere. partikula urratzaileak dituztenak.

Ikatz eta kobre meatzeetatik urrea, eztainua eta diamantea erauzteko guneetara, ponpa honek drainatze fidagarria eskaintzen du. errendimendua baldintza zorrotzetan.

Funtsezko abantailak

Eragiketa fidagarritasun handiena.

Zenbat eta karga txikiagoa izan unitatearen bultzada axialaren eta solidoen eta limoaren ondorioz, orduan eta handiagoa izango da funtzionamendua. fidagarritasuna.

Zerbitzu-bizitza luzea.

Zenbat eta fidagarritasun handiagoa izan, orduan eta bizitza luzeagoa izango da. 10 urte edo gehiago iraun dezaketen HDM duten motoponp urperagarrietarako.

Kostu-eraginkortasun handia.

Zenbat eta bizitza luzeagoa izan eta orduan eta eraginkortasun handiagoa (% 90-gehiago), orduan eta kostu txikiagoak izango dira.

Ezaugarri Teknikoak

Q emaria-gaitasuna: 6000 m'/h arte (26500 US gpm)
Entrega-burua H: 1500 m arte (5000 oin)
Presioa p: 150 bar arte (2200 Psi)
Abiadura n: 3600 rpm arte
Motorraren errendimendu-datuak:
Maiztasuna: 50 Hz/ 60 Hz
V tentsioa: 14000 voltio arte
Motor potentzia P: gehienez 5000 kW (6700 HP)
Abiadura n: 3600 rpm arte
Tenperatura t: 100 ℃ arte
Materialak: materialak banan-banan hautatzen dira zure beharren arabera, burdinurtu grisa, burdin harikorra, brontzea, aluminiozko brontzea, altzairu herdoilgaitzezko duplexa barne.

Drainatze Urpeko Meatzaritzako Ponparen Egitura

1.Pump

(1) Urpeko ponpak bultzatzaile zentrifugo bat eta gida erradiala duen paleta egitura ditu; funtzionamenduan, likidoa erradialki ateratzen da eta erradialki isurtzen da;
(2) Ponpa urperagarri honek bulkada, zigilu-eraztunak, goiko eta beheko gida paletak, goiko eta beheko tarteko atalak, xurgatze sekzioa, isurketa sekzioa, ponparen ardatza, goiko bultzada-errodamendua, gida paleta mahuka eta tarteko trantsizio atala ditu.
(3) Ponparen lan-ganberak bulkadak, gida paletak eta tarteko atalek osatzen dute. Impulsoreak, errodamenduen mahukak eta altzairuzko mahukak errotorearen multzoa osatzen dute, eta irristagailuak xurgatze sekzioan, deskarga sekzioan eta tarteko trantsizio atalean instalatzen dira errotore birakari eusteko.
(4) Indar axialak orekatzeko, bulkagailuak simetrikoki antolatuta daude: goiko bultzatzailea erlojuaren orratzen noranzkoan biratzen da, eta beheko bultzatzailea kontrako noranzkoan instalatuta dago. Funtzionamenduan bultzagailuek sortzen dituzten indar axialak elkar ezeztatzen dira, eta hondar indar axial oro motorra konektatutako bultzada-errodamenduak jasaten du, eta, ondorioz, unitatearen bizitza luzatzen du.
(5) Errotorea ponparen akoplamenduaren sorbalda erradiala erabiliz kokatzen da motor-errodamenduen karkasaren akoplamenduarekin lerrokatzeko, eta axialki bermatzen da torlojuekin konexio zurrun bat osatzeko.

2.Egitura Motorra

(1) Motorra estatorea, errotorea, goiko eta beheko gida-errodamenduak, bultzada-errodamenduak, oinarria, ardatzaren luzapen zigilua osatzen dute muntaia, eta beste osagai batzuk.

(2) Motor-ardatzaren luzapena gomaz indartutako olio-zigilua eta zigilu mekanikoa erabiliz zigilatzen da.

(3) Motoraren behealdean gomazko hedapen maskuri bat instalatzen da, motorraren arteko presioa orekatzeko. barne barrunbea eta kanpoko ura dilatazio termikoa eta uzkurdura motor barruan gertatzen direnean edo kanpoko ur-maila aldatzen da. Motorearen beheko aldea korrosioarekiko erresistentea den xafla galvanizatuz estaltzen da metala.

(4) Motor karkasaren kanpoko gainazalean hozte-hegats eta hozte-ur kanalak ditu. Funtzionamenduan zehar, motorren barrualdea urez beteta dago, errotorearen beheko bulkagailuak zirkulatzen duena ziurtatzeko barne-tenperatura uniformea. Aldi berean, abiadura handiko ur-fluxua motorren kanpoko gainazalean xahutzen da etxebizitzatik, hozte-hegatsetatik eta ur-kanalen gainazaletatik datorren beroa.

(5) Motorraren estatorearen harilkatuek tentsio handiko eta urarekiko erresistentea duten alanbre isolatuak erabiltzen dituzte, tenperatura bikaina eskaintzen duena. erresistentzia eta isolamendu propietateak. Hariketa hariak tentsio handiko eta urarekiko erresistentea den potentzia-kable batera konektatuta daude. Gainera, tenperatura-sentsoreak hari-muturren gainazalean ura kontrolatzeko haien inguruko tenperatura. Tenperatura-sentsoreak lau nukleoko kable batera konektatuta daude; bi kableak goiko gidan dauden kableen irteera-zuloetatik ateratzen dira errodamenduko etxebizitza.

(6) Errotorea urtxintxa-kaiola motakoa da, kaiola kobrezko eroalez eginda dagoelarik.

(7) Goiko eta beheko gida-errodamenduen karkasak errodamenduen maskorrez hornituta daude eta bultzada-errodamendu bat instalatzen da. errotorearen beheko muturra. Bultzada-errodamenduen multzoa goiko eta beheko bultzada-errodamenduz eta irristagailuz osatuta dago. plaka, indar axialak eusteko erabiltzen direnak; goiko bulkada eraztun mota segmentatua da, behekoa, berriz bultzada-erredumentua sektore segmentatu mota bat da.

Aplikazio tipikoak

Ikatz meatzaritza

Lurpeko ikatz meategietatik lurpeko urak eraginkortasunez kentzea.

Metal Meatzaritza

Kobrea, urrea, eztainua eta diamantea meatzaritza drainatze sistemetarako egokia.

Zabaleko Meatzaritza

Euri metaketa eta lurpeko uren kontrola kudeatzen ditu meatze-hobi handietan.

Meategi sakona ureztatzeko

Presio handiko konfigurazioa lurpeko eragiketa sakonetarako.

Ohiko galderak

Q1: Zer ur mota maneiatu dezake meatzaritza urpeko ponpa batek?

Ponpa lurpeko urak, sedimentuak eta esekitako partikulak dituzten meatze-uretarako diseinatuta dago. Material aukeraketa uraren baldintzen arabera pertsonalizatu daiteke.

Q2: Zenbateko sakonera egin dezake drainatze urpeko meatze-ponpa batek?

Konfigurazioaren arabera, ponpak 1500 metrorainoko entrega-buruak lor ditzake, eta meategi sakonerako egokia da. drainatze aplikazioak.

Q3: Zer material daude meatze-ponpetarako eskuragarri?

Material arruntak burdinurtua, burdin harikorra, brontzea, aluminiozko brontzea eta duplex altzairu herdoilgaitza dira. The hautaketa korrosio eta urradura eskakizunen araberakoa da.

Q4: Ponpa pertsonalizatu al daiteke meategi desberdinetarako?

Bai. Ponparen errendimendu hidraulikoa, motorraren tentsioa, potentzia, materialak eta konfigurazioa arabera pertsonaliza daitezke proiektuaren eskakizunak.
